Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: JXF0-5012NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 40pcs
Prezzo: $1.7
Imballaggi particolari: Vassoio
Tempi di consegna: Disponibile Spedisci entro 1-2 settimane
Termini di pagamento: L/C,D/A,T/T,D/P
Capacità di alimentazione: 5KK/mese
Numero di parte: |
JXF0-5012NL |
Famiglia di prodotti: |
PulseJack JXF0 |
Configurazione della porta: |
1×1, porta singola |
Velocità dati: |
5GBase-T |
Configurazione a LED: |
Verde-Giallo / Verde-Giallo |
Configurazione PoE: |
PoE a 4 coppie |
Corrente POE: |
900 mAmassimo. |
Classificazione di potenza PoE: |
90 w |
Induttanza EMI: |
3 W, lato PHY |
Emi Fingers: |
Parte superiore e lati |
Montaggio: |
Attraverso il buco |
Assemblea: |
Compatibile con riflusso a foro passante |
Numero di parte: |
JXF0-5012NL |
Famiglia di prodotti: |
PulseJack JXF0 |
Configurazione della porta: |
1×1, porta singola |
Velocità dati: |
5GBase-T |
Configurazione a LED: |
Verde-Giallo / Verde-Giallo |
Configurazione PoE: |
PoE a 4 coppie |
Corrente POE: |
900 mAmassimo. |
Classificazione di potenza PoE: |
90 w |
Induttanza EMI: |
3 W, lato PHY |
Emi Fingers: |
Parte superiore e lati |
Montaggio: |
Attraverso il buco |
Assemblea: |
Compatibile con riflusso a foro passante |
Che cos'è il connettore JXF0-5012NL e quali sono le sue specifiche principali?

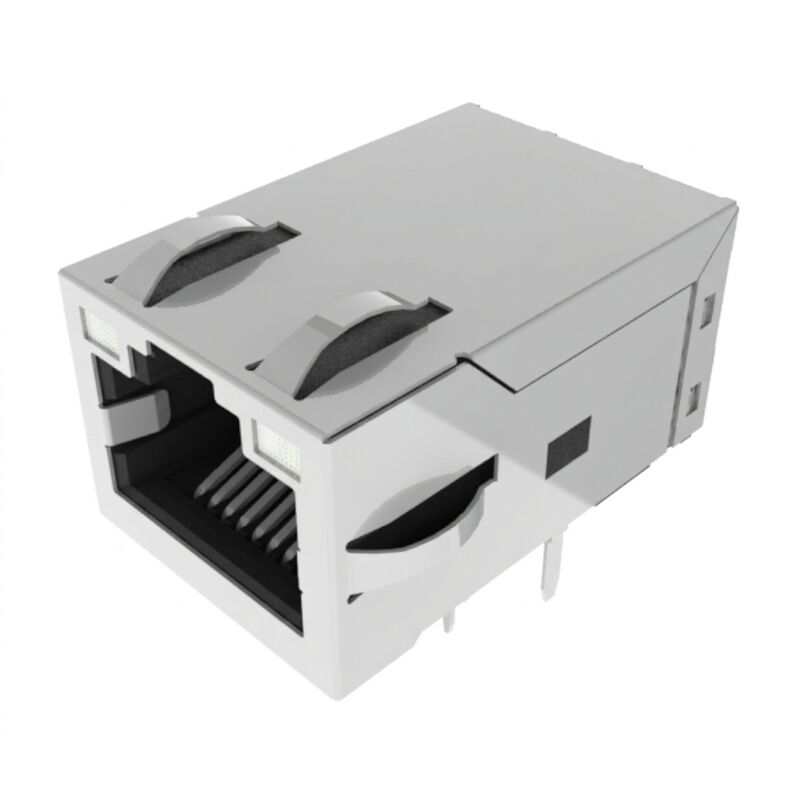

Il JXF0-5012NL è un connettore RJ45 integrato (ICM/MagJack) robusto e industriale. È specificato per 5GBase-T Ethernet ad alta velocità (5 Gbps) e fornisce 90W 4-Pair PoE++ di alimentazione (900 mA @ 57VDC, conforme a IEEE 802.3bt). Le specifiche chiave includono una temperatura operativa industriale di -40°C a +85°C, 2250 VDC di isolamento galvanico (lato trasformatore), doppi LED bicolore Verde/Giallo e un Pin-in-Paste / Through-Hole Reflow (THR) con impronta compatibile con dita EMI a molla superiori e laterali.
Il JXF0-5012NL è un modulo connettore integrato (ICM) Gigabit PulseJac a porta singola di grado industriale, progettato specificamente per applicazioni embedded ad alta potenza e che richiedono larghezza di banda. Supportando pienamente le velocità Ethernet 5GBase-T secondo le specifiche IEEE 802.3, questo connettore incorpora magnetici interni, choke di modo comune a 3 fili lato PHY e terminazione diretta ad alta potenza in grado di fornire fino a 90W (900 mA continui @ 57VDC su 4 coppie) per dispositivi IEEE 802.3bt Type 4 PoE++.
Progettato per un robusto impiego in ambienti estremi, il JXF0-5012NL opera in un intervallo di temperatura di -40°C a +85°C . La sua speciale struttura dell'alloggiamento e dei pin consente l'elaborazione Through-Hole Reflow (THR / Pin-in-Paste) , riducendo i costi di assemblaggio del PCB eliminando le operazioni di saldatura secondaria manuale, ottenendo al contempo una durata di conservazione MSL 1 e un'elevata ritenzione meccanica.
| Parametro | Specifiche | Standard / Condizione |
| Temperatura operativa | -40°C a +85°C | Corrente e larghezza di banda nominali complete |
| Temperatura di stoccaggio | -40°C a +85°C | Non montato / In confezione |
| Tensione di tenuta dielettrica (isolamento) | 2250 VDC / 60 secondi | Primario verso secondario (solo trasformatore) |
| Classificazione di infiammabilità | UL 94V-0 o superiore | Alloggiamento termoplastico |
| Livello di sensibilità all'umidità (MSL) | MSL 1 (durata di conservazione illimitata) | IPC / JEDEC J-STD-020 |
| Conformità di sicurezza | UL 62368-1 (File E216117) | Standard tecnico per informazioni/audio-video |
| Metrica | Intervallo di frequenza | Valore (limite) |
| Velocità dati | Ethernet a banda base | 5GBase-T (IEEE 802.3) |
| Induttanza a circuito aperto (OCL) | 100 kHz, 0,1 mA | 180 µH Min (Datasheet indicato come 180mH) |
| Perdita di inserzione (Max) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Return Loss (Min) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (formula: -20+[12,5×log10(f/40MHz)]) |
| Crosstalk (Tip) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Reiezione di modo comune (Min) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Topologia choke EMI | Magnetici interni | 3 fili (3W), lato PHY |
| Parametro | Specifiche | Note |
| Supporto classe PoE | IEEE 802.3bt Tipo 4 (PoE++) | Architettura di alimentazione a 4 coppie |
| Corrente massima | 900 mA continui | Per 2 coppie (loop totale 1,8 A) |
| Potenza continua nominale | 90 W @ 57 VDC | Potenza nominale continua |
| Pin dedicati PoE | Pin 15, 16, 17, 18 | Isolati dai percorsi PHY interni a bassa tensione |
| Componente | Materiale | Placcatura / Finitura |
| Terminali di contatto | Bronzo fosforoso | Oro da 30 µ" (0,76 µm) su nichel minimo da 30 µ" |
| Terminali di saldatura | Bronzo fosforoso | Stagno opaco 100% minimo da 100 µ" |
| Guscio schermato | Lega di rame | Nichelato con dita di messa a terra superiori e laterali |
| Finitura PCB consigliata | FR4 | HASL (Compatibile con ENIG, OSP) |
Il JXF0-5012NL integra 18 pin funzionali più 2 perni di ritenzione meccanica di massa:
Layout foro PCB (vista lato componente):
[12] [11] (LED sinistro) [14] [13] (LED destro)
[10] [8] [6] [4] [2] < - Righe segnale
[9] [7] [5] [3] [1]
[18] [16] < - Pin PoE dedicati da 90W
[17] [15]
(Linguetta di schermatura) (Linguetta di schermatura)Pin 1–10 (Segnale e prese centrali):
Pin 11–14 (LED bicolore):
Pin 15–18 (Ingressi di alimentazione PoE):
Sì. Il JXF0-5012NL è una versione PoE a 4 coppie con una potenza nominale di 900 mA e 90 W. Il produttore elenca questa configurazione come 900mA - 90W 4 coppie.
| Parametro PoE | JXF0-5012NL |
|---|---|
| Supporto PoE | Sì |
| Configurazione coppie | 4 coppie |
| Corrente massima | 900 mA |
| Potenza nominale | 90 W |
| Choke EMI | 3 fili, lato PHY |
La potenza nominale di 90 W è una distinzione importante rispetto alle interfacce RJ45 standard non PoE e a bassa potenza PoE.
Il JXF0-5012NL è un connettore integrato RJ45 predisposto per PoE, non un modulo di conversione di potenza PoE completo.
Una progettazione PoE completa richiede ancora il necessario:
La capacità di 90 W del connettore, pertanto, non deve essere interpretata come se ogni sistema che utilizza questo componente potesse erogare automaticamente 90 W a un dispositivo alimentato.
R: Sì. I magnetici interni e i rapporti del trasformatore (1:1) soddisfano le specifiche IEEE 802.3 per 1 Gbps, 2,5 Gbps e 5 Gbps. Negozierà automaticamente e funzionerà senza problemi a velocità dati inferiori.
R: Nei connettori puramente non PoE (ad esempio, JXF0-5010NL), l'isolamento di 2250 VDC esiste interamente tra i pin RJ45 lato cavo e tutti i pin lato PCB. Nel JXF0-5012NL, le linee dedicate ad alta potenza si collegano direttamente alle prese centrali per l'iniezione PoE (Pin 15–18); pertanto, la protezione contro i guasti galvanici ad alta tensione è mantenuta rigorosamente attraverso le bobine del segnale del trasformatore, non attraverso i percorsi DC di iniezione PoE.
R: Il passaggio di 900 mA per coppia introduce un forte flusso DC di modo comune. Il posizionamento di un choke di modo comune a 3 fili sul lato PHY garantisce la soppressione del rumore di modo comune senza far passare correnti DC PoE elevate direttamente attraverso gli avvolgimenti del choke, evitando la saturazione del nucleo e il degrado del segnale.
R: Il LED verde raggiunge il picco a 568 nm e il giallo a 585 nm. La corrente diretta DC continua massima è di 150 mA, la dissipazione di potenza massima è di 100 mW e la tensione di breakdown inversa massima (Vr) è di 5,0 V. La luminosità tipica è di 8–12 mcd a 20 mA.
R: Sì. Secondo J-STD-075 rating R7 e J-STD-002, il componente supporta la saldatura a onda standard con temperature di preriscaldamento fino a 260°C senza deformazioni della plastica o degrado dei contatti.
