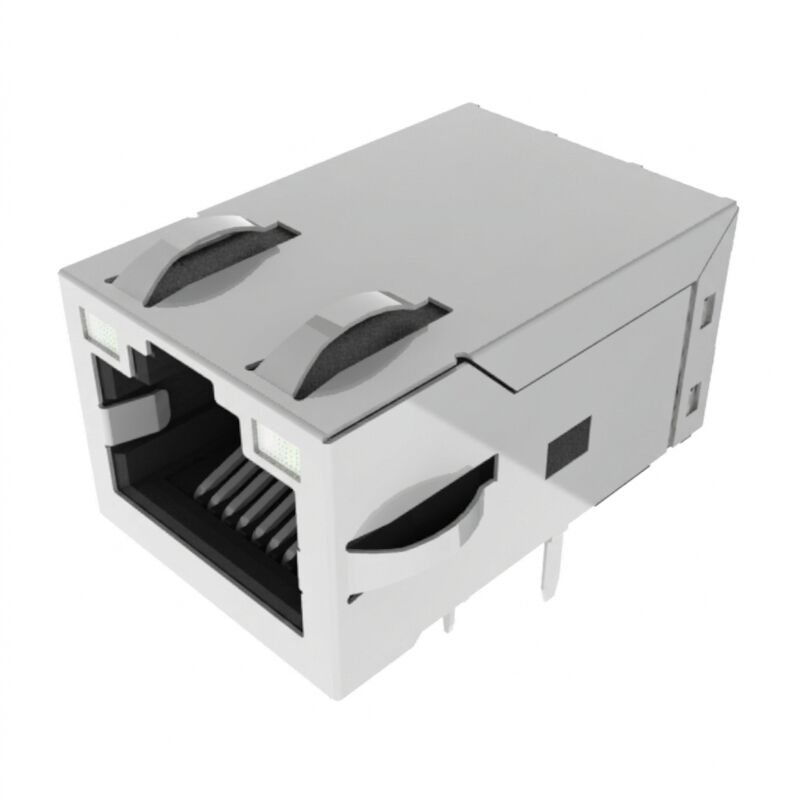

JXF0-5011NL 5GBase-T Industrial THR RJ45 PulseJack (LED, Non-PoE, 2250 VDC)

Dettagli del prodotto

Luogo di origine: Cina

Marca: LINK-PP

Certificazione: UL,RoHS,Reach,ISO

Numero di modello: JXF0-5011NL

Termini di trasporto & di pagamento

Quantità di ordine minimo: 50 pezzi

Prezzo: $ 1.3

Imballaggi particolari: Rilo

Tempi di consegna: In borsa entro 3 giorni

Termini di pagamento: L/C,D/A,D/P,T/T,Western Union

Capacità di alimentazione: 5KK/mese

Ottenga il migliore prezzo
Evidenziare:

JXF0-5011NL

,

Connettore RJ45 integrato con LED

,

PulseJack RJ45 Through-Hole Reflow

Numero di parte:
JXF0-5011NL
Serie:
PULSEJACK JX0
Tipo di prodotto:
Modulo connettore integrato RJ45 1×1 (ICM)
Velocità dati:
5GBase-T
Rapporto di trasformazione:
1:1
Tensione di isolamento:
2250 VCC
Temperatura operativa:
Da -40°C a +85°C
Altezza sopra il PCB:
13.50 mm
Contatto Finito:
30μin oro
Conformità:
RoHS
Numero di parte:
JXF0-5011NL
Serie:
PULSEJACK JX0
Tipo di prodotto:
Modulo connettore integrato RJ45 1×1 (ICM)
Velocità dati:
5GBase-T
Rapporto di trasformazione:
1:1
Tensione di isolamento:
2250 VCC
Temperatura operativa:
Da -40°C a +85°C
Altezza sopra il PCB:
13.50 mm
Contatto Finito:
30μin oro
Conformità:
RoHS
JXF0-5011NL 5GBase-T Industrial THR RJ45 PulseJack (LED, Non-PoE, 2250 VDC)


Che cos'è il connettore JXF0-5011NL e le sue principali specifiche tecniche?


IlJXF0-5011NLè un connettore Ethernet RJ45 integrato 1x1 di livello industriale (ICM / MagJack).5GBase-T(5 Gbps) trasmissione dati ad alta velocità,Non-PoEarchitettura, doppiaLED bicolori verde/giallo,2250 VDCcon una temperatura di funzionamento di-40°C a +85°CDispone di un sistema internoStroscico della linea di segnale a due fili, 30 μ" contatti dorati, pieniDenti EMI superiori e laterali, e unMSL 1abitazioni destinate aRiportamento attraverso il foro (THR / Pin-in-Paste)Assemblaggio di PCB.




Supervisione del MagJack a porta singola 5GBase-T


IlJXF0-5011NLè un modulo di connettore integrato Gigabit PulseJack (ICM) a singola porta di livello industriale progettato per applicazioni Ethernet robuste e ad alta larghezza di banda che funzionano fino a5GBase-T (5 Gbps). Costruito rigorosamente secondo gli standard IEEE 802.3, il JXF0-5011NL integra magnetici ad alte prestazioni, trasformatori di isolamento e unStruscio in modalità comune della linea di segnale a due fili (2W)in un fattore di forma compatto.

Con doppia potenzaLED bicolori verde-giallo / verde-giallo, questo connettore non PoE fornisce un feedback visivo multi-stato in tempo reale senza richiedere tubi di luce esterni.Coda placcata in stagno da 20 mm, il JXF0-5011NL è pienamente qualificato perRiportamento attraverso il foro (THR / Pin-in-Paste)L'obiettivo è quello di realizzareMSL 1una durata di vita illimitata del pavimento e una tolleranza eccezionale agli urti/vibrazioni su un-40°C a +85°Cdurata di funzionamento.


Principali caratteristiche architettoniche


  • Ottimizzato per velocità di trasmissione di dati a 5 Gbps: Integrità del segnale superiore con perdite minime di inserimento (-1,0/-1,5 dB max) e perdite di ritorno a banda larga superiori a -24dB (140MHz) e -14dB (100250MHz).
  • LED diagnostici a doppio colore: LED a doppio colore incorporati a sinistra e a destra (verde @ 568nm / giallo @ 585nm) azionati da 4 perni dedicati (perni 11?? 14).
  • Isolamento galvanico robusto 2250VDC: Isolamento primario-secundario completo (Pri:Sec) mantenuto su tutto l'insieme interno del trasformatore per garantire la sicurezza completa del sistema (UL 62368-1 File E216117).
  • Struscio di linea di segnale integrato da 2 W: specificamente configurato per linee di dati pure per fornire una soppressione del rumore in modalità comune migliorata (CMRR > -35dB @ 10?? 125MHz) senza i vincoli di bias di PoE.
  • Preparazione della pasta a penna: elimina i processi di saldatura a onde secondarie; pienamente conforme a IPC/JEDEC J-STD-075 (categoria R7, resistenza alla temperatura massima a 260°C).




JXF0-5011NL Fogli RJ45 - Meccanico e meccanicoSchema


JXF0-5011NL RJ45 Datasheet


JXF0-5011NL RJ45 Datasheet - Schematics




Specifica tecnica del connettore integrato RJ45 con LED


A. Classificazioni ambientali e di sicurezza


Parametro Specificità Norma / Condizioni
Temperatura di funzionamento -40°C a +85°C Funzionamento a banda larga completa
Temperatura di conservazione -40°C a +85°C Non montato / in vassoio originale
Isolamento dielettrico (Pri:Sec) 2250 VDC / 60 secondi Barriera primaria-secundaria completa
Livello di sensibilità all'umidità MSL 1 (illimitato) IPC / JEDEC J-STD-020
Infiammabilità UL 94V-0 Termoplastici ad alta temperatura
Norma di sicurezza UL 62368-1 (numero di fascicolo E216117) Audio/video, attrezzature informatiche
Standard di cavità FCC parte 68, sottoparte F Interfaccia RJ45 modulare universale


B. Performance RF ad alta frequenza (@ 25°C, da -40°C a +85°C di funzionamento)


Metrica Banda di frequenza Valore (limite)
Tasso di dati Ethernet a banda base 5GBase-T (IEEE 802.3)
Induttanza (OCL Min) 100 kHz, 0,1 mA 180 μH Min (la scheda di dati indica 180mH)
Perdita di inserimento (massimo) 1.0 MHz 125 / 250 MHz -1,0 dB / -1,5 dB
Perdita di ritorno (min)

1 MHz 40 MHz

40 MHz ️ 100 MHz

100 MHz ¢ 250 MHz

-24 dB

-19 dB

-14 dB (formula interpolata: -20+[12.5×log10(f/40MHz) ])

Interferenza (tipo)

10 MHz ️ 125 MHz

125 MHz 250 MHz

-30 dB

-20 dB

Rifiuto in modalità comune (min)

10 MHz ️ 125 MHz

125 MHz 250/400 MHz

-35 dB

-30 dB / -25 dB

Configurazione di stretta EMI Linea di segnalazione 2-Wire (2W), lato del cavo/linea di segnale


C. Costruzioni meccaniche e di rivestimento


Componente Materiale Rivestimento / Specificativi
Interfaccia dei contatti Fosforo bronzo 30 μ-pollice Oro su 30 μ-pollice min Piastra inferiore di nichel
Pelle di saldatura Fosforo bronzo 100 μ-inch min 100% stagno opaco (senza piombo)
Conchiglia di scudo Leghe di rame Nucleo rivestito con schede di messa a terra EMI Top & Sides
Lunghezza della coda della spilla 3.20 mm Ottimizzato per uno spessore di PCB da 1,6 mm a 2,4 mm
Imballaggio Tavolo industriale 50 pezzi per vassoio pieno


D. Specifiche integrate dei LED bicolori


Parametro LED verde LED giallo Condizioni
Lunghezza d'onda dominante 568 nm 585 nm Tipico
Intensità luminosa 8-12 mcd 8-12 mcd @ IF = 20 mA (tipo)
Angolo di visione 100° 100° Semiangolo
Dissipazione di potenza massima (Pd) 100 mW MAX 100 mW MAX ️
Corrente continua massima in avanti 150 mA MAX 150 mA MAX Continuo
Voltaggio inverso massimo (Vr) 5.0 V MAX 5.0 V MAX ️




Impronta di PCB e dimensioni meccaniche


JXF0-5011NL utilizza una costruzione a fori a angolo retto con un'impronta compatta.


I valori meccanici importanti sono:


Parametro meccanico Specificità
Larghezza del connettore 16.80 mm
Lunghezza complessiva 25.53 mm
Altezza sopra il PCB 13.50 mm
Dimensione della spilla del segnale 0.45 × 0,35 mm
Dimensione della spilla LED 00,50 × 0,50 mm
Larghezza raccomandata del layout del PCB 16.80 mm
Disegno PCB raccomandato Cfr. disegno del costruttore
Processo di saldatura raccomandato THR / Pin-in-Paste




Progettazione meccanica e ambientale


  • JXF0-5011NL è progettato per apparecchiature Ethernet industriali e funziona da -40 °C a +85 °C.
  • La serie JX0 utilizza un alloggiamento termoplastico classificato UL94 V-0 o migliore, contatti in bronzo fosforo con placcatura dorata e uno scudo in lega di rame nichellata.
  • La serie utilizza anche una robusta struttura meccanica a chiusura e supporta la lavorazione del reflow attraverso il foro.


Conformità e materiali


JXF0-5011NL è conforme alla RoHS.


Le specifiche del costruttore identificano:


  • Cassa termoplastica, UL94 V-0 o migliore
  • Connessioni in bronzo fosforo
  • 30 μm di rivestimento in oro a contatto
  • sottoverniciatura con nichel di almeno 30 μin
  • 100 μin minimo di saldatura a coda di stagno opaco
  • Protezione in lega di rame nichelata
  • conformità RoHS
  • J-STD-002 conformità alla saldabilità
  • J-STD-020 livello 1
  • J-STD-075 R7, condizioni massime di saldatura a 260°C



Applicazioni tipiche di JXF0-5011NL THR RJ45 PulseJack


1. attrezzature 5G Ethernet ad alta velocità


  • Commutatori 5G Ethernet
  • gateway di rete 5G
  • Apparecchiature Ethernet ad alta velocità
  • Apparecchiature di interfaccia di rete
  • Sistemi Ethernet incorporati
  • Termini di rete ad alta velocità


2. Ethernet industriale


  • Commutatori Ethernet industriali
  • Gateway Ethernet industriali
  • apparecchiature di comunicazione PLC
  • Controller industriali
  • Apparecchiature per reti industriali
  • Termini di comunicazione industriali


3. Edge Computing e IoT industriale


  • Gateway di edge computing
  • gateway IoT industriali
  • Controller di rete incorporati
  • Attrezzature di comunicazione IIoT
  • Dispositivi di rete di bordo
  • Sistemi di acquisizione di dati industriali


4. Attrezzature di rete compatte


  • Apparecchi di rete
  • Piattaforme di calcolo integrate
  • Dischi di comunicazione industriali
  • Equipaggiamento di accesso Ethernet
  • Schede di interfaccia di rete compatta





Domande frequenti


D1: JXF0-5011NL può essere montato su una impronta PCB progettata per JXF0-5012NL?

R: Sì. La impronta del PCB JXF0-5012NL include 14 fori dati / LED più 4 fori PoE aggiuntivi (Pins 15?? 18).Può collegarsi fisicamente a un'impronta 5012NL senza modifiche, a condizione che i circuiti PoE non utilizzati sulla scheda rimangano disattivati.


D2: Qual è il vantaggio di un strangolo a 2 fili (2W) rispetto a un strangolo a 3 fili (3W) in JXF0-5011NL?

R: In una progettazione non PoE, non vi è alcuna corrente continua continua elevata che passa attraverso il rubinetto centrale. A 2-wire signal choke on the cable/signal line provides superior differential-mode signal transparency and symmetrical common-mode attenuation without the extra capacitive parasitics introduced by a third tap wire.


D3: L'isolamento 2250VDC si applica a tutti i contatti del JXF0-5011NL?

A differenza dei moduli abilitati al PoE, dove i percorsi di alimentazione del PoE bypassano i trasformatori di segnale,il JXF0-5011NL fornisce una barriera di isolamento dielettrico ininterrotta a 2250 VDC tra l'intero cavo primario (lato del cavo) e il cavo secondario (lato del PHY), pienamente conformi ai requisiti di isolamento di sicurezza IEEE 802.3 e UL 62368-1.


D4: Come funzionano i LED bicolori sui pin 11/12 e 13/14?

R: I LED interni sono diodi bicolori anti-paralleli. Per illuminare il verde (568 nm), applicare la polarità in avanti (+ sul pin 11, - sul pin 12).semplicemente invertire la polarità (+ sul pin 12- sul pin 11).
