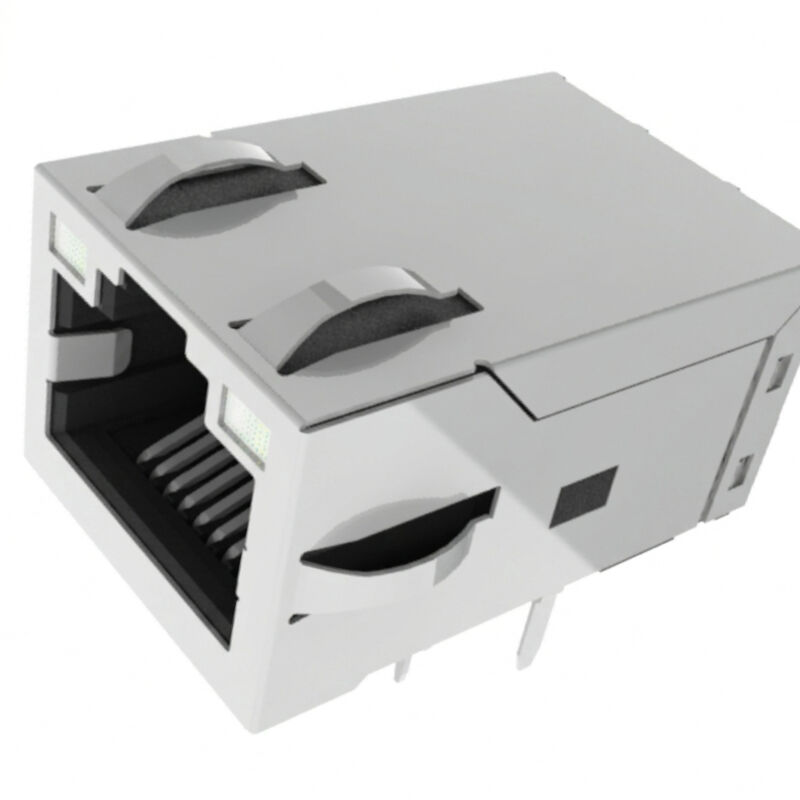

JXF0-1011NL MagJack RJ45 Gigabit Through-hole Reflow Con Isolamento 2250VDC

JXF0-1011NL THR RJ45 Magjack Panoramica

ILJXF0-1011NLè un robusto modulo connettore integrato (ICM) Gigabit RJ45 a porta singola progettato per elaborazione industriale integrata, controllori logici programmabili (PLC), robotica di fabbrica e strumentazione di precisione. Soddisfacente le specifiche IEEE 802.3, integra trasformatori di isolamento 1:1, terminazione in modalità comune e unInduttanza di modo comune della linea di segnale a 2 fili (2 W).in un'impronta conforme alla FCC.

Dotato di doppioLED bicolore verde/giallo, JXF0-1011NL fornisce diagnostica di collegamento, velocità e attività in tempo reale senza tubi luminosi esterni. Realizzato in materiale termoplastico UL 94V-0 per alte temperature, il connettore è progettato specificatamente perRiflusso a foro passante (THR/Pin-in-Paste)Linee di assemblaggio SMT. Con unMSL1e certificazione J-STD-075 R7 (260°C peak reflow), elimina la saldatura ad onda secondaria, riducendo i difetti di assemblaggio e i tempi ciclo.

Principali punti salienti architettonici:

• Vero isolamento da primario a secondario da 2250 V CC: Poiché si tratta di un'architettura puramente dati (non PoE), viene mantenuto l'isolamento dielettrico completo nell'intero gruppo magnetico, salvaguardando i ricetrasmettitori PHY dalle sovratensioni di campo.
• Doppio LED diagnostico bicolore: I LED bidirezionali sinistro e destro (568 nm verde/585 nm giallo) consentono indicazioni di stato multistato guidate dai pin dedicati 11–14.
• Bassa attenuazione delle alte frequenze: La perdita di inserzione superiore (-1,5 dB max fino a 125 MHz) e la perdita di ritorno (-16 dB min a 1–40 MHz) garantiscono diagrammi a occhio puliti e bassi tassi di errore dei pacchetti.
• Costruzione THR predisposta per SMT: Le code di saldatura in stagno opaco da 3,20 mm consentono la saldatura a riflusso incollata nel foro automatizzata, in conformità ai requisiti di riempimento a botte IPC-A-610 Classe 3.

Specifiche tecniche dell'ICM JXF0-1011NL

JXF0-1011NL 1000Base-T RJ45 con LED Scheda tecnica:

1. Scheda tecnica JXF0-1011NL RJ45 - Schema

2. Componenti meccanici del connettore RJ45 JXF0-1011NL

Dimensioni meccaniche e guida alla piedinatura:

• Contorno fisico: 16,80 mm (larghezza) × 25,53 mm (lunghezza) × 13,50 mm (altezza sopra PCB).
• Ritaglio del pannello suggerito: 17,82 mm × 14,01 mm. Orientamento del fermo:Aggancio.
• Assegnazioni dei pin (14 pin elettrici + 2 linguette schermate):
  • Perno 1: CT 1 (presa centrale per il canale 1)
  • Perni 2 e 3: TRD1+ / TRD1-
  • Perni 4 e 5: TRD2+ / TRD2-
  • Perni 6 e 7: TRD3+ / TRD3-
  • Perni 8 e 9: TRD4+ / TRD4-
  • Perno 10: Terminazione del telaio Bob Smith (isolata tramite condensatore da 1000 pF / 2 kV e resistori 4× 75 Ω)
  • Perni 11 e 12: LED bicolore guida sinistra (antiparallelo: pin 11+/12- = verde; pin 12+/11- = giallo)
  • Perni 13 e 14: LED bicolore destro (antiparallelo: pin 13+/14- = verde; pin 14+/13- = giallo)
• Specifiche dei fori:
• • 10× Fori di segnale: diametro finitoØ0,89 mm(Diametro platorello: consigliato Ø1,40 mm).
  • 4× Fori LED: diametro finitoØ1,02 mm.
  • 2 × picchetti di supporto in plastica:Ø1,57 mm.
  • 2× Messaggi di messa a terra dello schermo:Ø3,25 mm.

Elaborazione THR/pin-in-paste:

JXF0-1011NL appartiene al JX0Riflusso pin-in-paste/foro passantepiattaforma.

I processi di assemblaggio supportati includono:Pin-in-Paste/THRe saldatura ad onda.

Il produttore specifica J-STD-020 Livello 1 e J-STD-075 R7, inclusa una condizione di saldatura a onda passante massima di 260°C.

Domande frequenti:

D1: Come collego un GPIO del microcontroller per pilotare i LED bicolore sui pin 11–14?

R: I LED interni sono cablati in antiparallelo. Collega i pin 11 e 12 a due GPIO push-pull separati con un resistore di limitazione della corrente (ad esempio, 150Ω–330Ω per 3,3 V VCC). L'impostazione di GPIO_A HIGH e GPIO_B LOW si illumina in verde (568 nm); impostando GPIO_A LOW e GPIO_B HIGH si illumina di giallo (585 nm). L'impostazione sia BASSA che ALTA spegne il LED.

D2: È possibile installare JXF0-1011NL su un ingombro PCB progettato per JXF0-1012NL?

R: Sì. L'ingombro JXF0-1012NL ha 18 fori (10 segnali + 4 LED + 4 PoE). Il JXF0-1011NL si allinea con i 10 fori di segnale e 4 LED, lasciando i 4 fori PoE (pin 15–18) completamente vuoti.

Q3: Perché JXF0-1011NL è dotato di un'induttanza a 2 fili anziché a 3 fili?

R: Poiché nel JXF0-1011NL non è presente corrente di polarizzazione CC PoE, un'induttanza della linea di segnale a 2 fili sul lato del cavo fornisce un'attenuazione simmetrica di modo comune senza la capacità parassita o la perdita di inserzione associata a un terzo avvolgimento con presa centrale PoE.
