Dettagli del prodotto
Luogo di origine: Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: JXF0-1010NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.45-$0.7
Imballaggi particolari: 50pcs/tray, 1200pcs/carton
Tempi di consegna: 1-2 settimane
Termini di pagamento: TT, net30/60/90 giorni
Capacità di alimentazione: 4500K-PCS/Mese
Velocità dati: |
1000Base-T (1 Gbps) |
Fermo: |
Su |
Induttanza a circuito aperto (OCL): |
350 μH min |
Rapporto di curva: |
1:1 |
Isolamento dielettrico: |
2250 VCC |
Induttanza EMI: |
2 fili (2 W) |
Numero di parte: |
JXF0-1010NL |
tipo di saldatura: |
Riflusso a foro passante (THR/Pin-in-Paste) |
Velocità dati: |
1000Base-T (1 Gbps) |
Fermo: |
Su |
Induttanza a circuito aperto (OCL): |
350 μH min |
Rapporto di curva: |
1:1 |
Isolamento dielettrico: |
2250 VCC |
Induttanza EMI: |
2 fili (2 W) |
Numero di parte: |
JXF0-1010NL |
tipo di saldatura: |
Riflusso a foro passante (THR/Pin-in-Paste) |

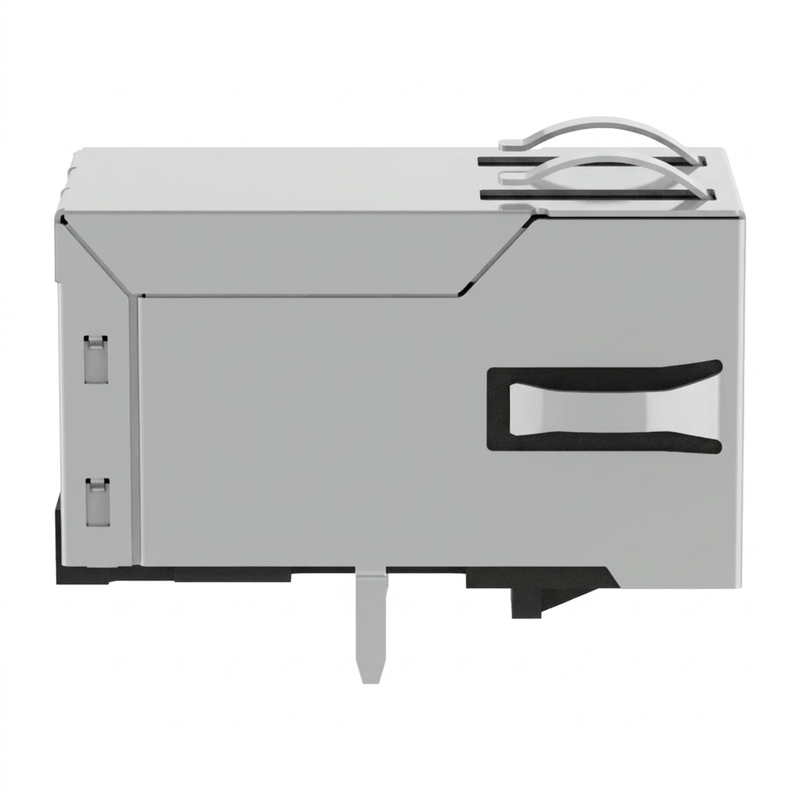

ILJXF0-1010NLè un 1×1Connettore magnetico integrato 1000Base-T RJ45della serie PulseJack JX0. Combina l'interfaccia Ethernet 8P8C con trasformatori di isolamento 1:1 integrati e induttanze di modo comune della linea di segnale da 2 W in un pacchetto schermato ad angolo retto con linguetta verso l'alto. Il modello hanessun LED e nessun PoE supportato, rendendolo adatto per apparecchiature Gigabit Ethernet che richiedono un'interfaccia RJ45 semplificata per soli dati. La serie JX0 è progettata perFunzionamento a temperatura industriale da -40°C a +85°Ce supportariflusso a foro passante (THR)elaborazione.
ILJXF0-1010NLè un connettore Gigabit RJ45 rinforzato a porta singola che integra trasformatori di isolamento interni, terminazione di impedenza e aInduttanza di modo comune della linea di segnale a 2 fili (2 W).in un fattore di forma conforme a FCC Parte 68. Soddisfacendo tutte le specifiche IEEE 802.3ab, questo connettore fornisce una trasmissione senza compromessi da 1 Gbps per controller logici programmabili (PLC), robotica di fabbrica, PC industriali e strumentazione di test ottici.
Eliminando i LED integrati e i pin PoE, JXF0-1010NL offre un'interfaccia ultra pulitaIngombro PCB a 10 pin. Questa architettura riduce la capacità parassita, elimina la diafonia ottica per gli involucri che utilizzano tubi luminosi sul pannello frontale e lascia gli strati interni del PCB aperti per piani di terra continui e instradamento differenziale ottimizzato da 100 Ω. Realizzato in materiale termoplastico UL 94V-0 per alte temperature con code di saldatura in stagno opaco da 3,20 mm, il connettore è progettato specificamente perRiflusso a foro passante (THR/Pin-in-Paste)linee di saldatura automatizzate, eliminando le fasi di saldatura ad onda secondaria durante la riunioneIPC/JEDEC J-STD-075 (Categoria R7, picco 260°C)standard.
JXF0-1010NL è specificato perGigabit Ethernet 1000Base-Te incorpora quattro canali trasformatore 1:1 per le quattro coppie Ethernet differenziali. Lo schema interno mostra quattro percorsi simmetrici del trasformatore tra il lato PCB e il lato cavo.
Il JXF0-1010NL contienenessun LED integrato. Ciò è utile quando l'indicazione di collegamento/attività viene gestita tramite un tubo luminoso esterno, un indicatore sul pannello frontale, un'interfaccia software o non è richiesta.
La configurazione senza LED riduce anche il numero di pin del connettore rispetto alla corrispondente versione LED JXF0-1011NL.
La tabella dei dati del produttore specificaPoE supportato: noperJXF0-1010NL. A differenza della versione PoE da 90 W JXF0-1012NL, questo modello è destinato alla connettività dati Ethernet senza percorso di alimentazione PoE.
JXF0-1010NL è specificato conIsolamento trasformatore 2250 V CC / 60 sec. Il grado di isolamento si applica attraverso la barriera di isolamento del trasformatore come indicato nella scheda tecnica del produttore.
L'intervallo di temperatura operativa specificato èDa −40°C a +85°C, che supporta apparecchiature Ethernet distribuite in ambienti industriali e a temperatura estesa.
Lo scudo integrato incorporadita EMI superiori e laterali, fornendo un'interfaccia di schermatura metallica definita alla custodia dell'apparecchiatura. Il produttore identifica lo schermo come una lega di rame nichelato.
La serie JX0 è progettata perRiflusso a foro passante (THR)elaborazione. Il produttore specifica inoltre il test di saldabilità J-STD-002 e la classificazione J-STD-075 R7 con una specifica di saldatura a onda passante massima di 260°C.
| Parametro | Specifica |
|---|---|
| Serie | PULSEJACK JX0 |
| Numero di parte | JXF0-1010NL |
| Tipo di connettore | 1×1 RJ45/8P8C |
| Velocità Ethernet | 1000Base-T |
| Magnetici integrati | SÌ |
| Rapporto giri | 1:1 |
| GUIDATO | Nessuno |
| PoE | NO |
| Soffocatore EMI | 2 W, linea di segnale |
| Scudo EMI | Dita EMI superiori e laterali |
| Isolamento | 2250 VCC / 60 sec |
| Montaggio | Foro passante |
| Orientamento | Angolo retto/entrata laterale |
| Direzione della scheda | Su |
| THR | Compatibile |
| Temperatura operativa | Da −40°C a +85°C |
| Alloggiamento | Termoplastico, UL 94V-0 o superiore |
| Materiale di contatto | Bronzo fosforoso |
| Placcatura dei contatti | 30 µin oro |
| Materiale dello scudo | Lega di rame, nichelato |
| Confezione | Vassoio, 50 pz |
| Stato della parte | Attivo |
![]()
![]()
| Parametro | Specifica JXF0-1010NL |
|---|---|
| Velocità dati Ethernet | 1000Base-T |
| Rapporto giri | 1:1 |
| Induttanza, lato media | 350 µH minimo* |
| Perdita di inserzione | −1,5 dBmassimo. |
| Perdita di ritorno, 1–40 MHz | −16 dB minimo. |
| Perdita di ritorno, 40–100 MHz | −9 dB minimo |
| Diafonia, 10–125 MHz | −24 dB tipico. |
| Rifiuto modalità comune, 10–125 MHz | −24 dB minimo. |
| Isolamento del trasformatore | 2250 VCC / 60 sec |
| Temperatura operativa | Da −40°C a +85°C |
▶ Lo schema interno è composto da quattroCanali del trasformatore 1:1. Ciascuna coppia Ethernet passa attraverso il trasformatore integrato e aInduttanza di modo comune da 2 W situata sul percorso del segnale/cavo.
▶La versione no-LED integra anche una rete di terminazione composta daResistenze 4 × 75 Ω e un condensatore da 1000 pF / 2 kV, come mostrato nello schema del produttore.
▶ Ciò significa che il progettista non ha bisogno di riprodurre il trasformatore completo e la struttura dell'induttanza di modo comune come componenti magnetici separati sul PCB.
Il JXF0-1010NL utilizza un compattoConfigurazione a 10 pin di segnalesenza i pin LED o PoE aggiuntivi presenti su altre varianti.
| Spillo | Funzione |
|---|---|
| 1 | CT1 |
| 2 | TRD1+ |
| 3 | TRD1- |
| 4 | TRD2+ |
| 5 | TRD2- |
| 6 | TRD3+ |
| 7 | TRD3− |
| 8 | TRD4+ |
| 9 | TRD4− |
| 10 | GND/riferimento terminazione integrato |
Lo schema interno conferma i quattro canali del trasformatore differenziale e la connessione di terminazione pin-10.
LATO PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1
Verificare sempre la numerazione dei pin rispetto al disegno meccanico controllato prima del rilascio del PCB.
R: Sì. Il profilo fisico, i picchetti guida e i 10 pin di segnale (pin 1–10) sono dimensionalmente identici in tutta la famiglia JXF0. Se la tua scheda presenta un ingombro master a 18 fori, JXF0-1010NL si salderà perfettamente in posizione, lasciando vuoti i fori LED (pin 11–14) e PoE (pin 15–18).
R: Oltre al costo inferiore dei componenti, JXF0-1010NL viene selezionato quando:
R: Sì. Conforme agli standard IPC/JEDEC J-STD-020 MSL 1 e J-STD-075 Categoria R7, l'alloggiamento per alte temperature resiste a profili di saldatura a riflusso completo con temperature di picco fino a 260°C.
