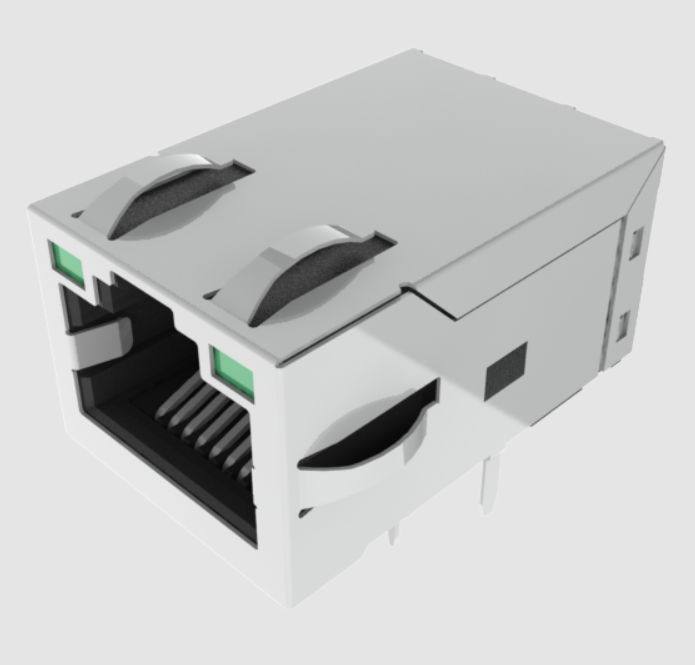

JXF0-2512NL 2.5GBase-T RJ45 Connector (90W PoE++, Rugged, THR)

Panoramica del modulo connettore integrato JXF0-2512NL

ILJXF0-2512NLè progettato per soddisfare la duplice esigenza di aumentare la larghezza di banda e alimentare dispositivi ad alto wattaggio in ambienti industriali difficili. Soddisfacendo tutte le specifiche IEEE 802.3bz e IEEE 802.3bt, questo connettore integrato RJ45 1x1 offre stabilitàTrasmissione Ethernet a 2,5 Gbpsfornendo o ricevendo contemporaneamente fino a90 W di potenza continuasu cablaggio di categoria a 4 coppie.

Per mantenere una fedeltà del segnale superiore sotto carichi CC pesanti, JXF0-2512NL incorpora un ingresso internoInduttanza di modo comune a 3 fili (3 W) posizionata specificatamente sul lato PHY. Ciò isola i nuclei dell'induttanza magnetica dalla corrente di polarizzazione CC da 900 mA che scorre attraverso le prese centrali lato cavo, prevenendo completamente la saturazione del nucleo magnetico. Alloggiato in materiale termoplastico UL 94V-0 ad alta temperatura con code di saldatura in stagno opaco da 3,20 mm, il componente è pienamente classificato perRiflusso a foro passante (THR/Pin-in-Paste)assemblaggio automatizzato, ottenendo unMSL1durata e resistenzaRiflusso di picco a 260°Cprofili (IPC/JEDEC J-STD-075 Categoria R7).

Caratteristiche principali:

• Integrità del segnale ad alta velocità da 2,5 Gbps: La perdita di inserzione viene mantenuta al di sotto di -1,0 dB su 1–250 MHz, con una perdita di ritorno superiore a -20 dB (1–40 MHz) e -10 dB (100–250 MHz) per diagrammi a occhio pulito e tassi di errore di bit bassi.
• Consegna a 4 coppie IEEE 802.3bt 90 W: I pin dedicati ad alta corrente (pin 15–18) canalizzano fino a 900 mA continui per loop di coppia (loop totale di 1,8 A) direttamente nelle coppie di cavi.
• Saturazione DC zero (induttanza PHY da 3 W): Il posizionamento dell'induttanza a 3 fili sul lato PHY garantisce la massima soppressione del rumore di modo comune (CMRR fino a -35 dB) senza degradazione del segnale indotta dalla CC.
• Diagnostica bicolore integrata: I LED antiparalleli sinistro e destro integrati (verde a 568 nm/giallo a 585 nm) pilotati tramite i pin 11–14 forniscono un feedback visivo immediato sul collegamento/attività.
• Schermatura EMI completa: Scocca in lega di rame per impieghi gravosi conDita di messa a terra EMI superiori e lateraligarantisce una bassa resistenza del telaio e una solida conformità agli standard FCC Parte 68 e CISPR.

Matrice delle specifiche tecniche

1. Caratteristiche elettriche e RF (@ 25°C, funzionamento da -40°C a +85°C)

*Nota: l'isolamento ad alta tensione si applica alle bobine del trasformatore solo grazie alle connessioni PoE CC dirette con presa centrale.

2. Valutazioni ambientali, materiali e meccaniche

3. Specifiche del LED bicolore integrato

Guida alle dimensioni meccaniche e alla piedinatura (disegno: JXF0-2512NL)

Dimensioni fisiche: 16,80 mm (larghezza) × 25,53 mm (lunghezza) × 13,50 mm (altezza sopra PCB).

Ritaglio del pannello suggerito: 17,82 mm × 14,01 mm. Orientamento del fermo:Latch-Up (TU).

Ripartizione dei pin (18 pin elettrici + 2 linguette di terra schermate):

• Pin da 1 a 10 (prese di segnale e centrali, 0,45 × 0,35 mm):
  • Perni 1 e 2: MD1+ / MD1- |Perni 3 e 4: MD2+ / MD2-
  • Perni 5 e 6: MDCT2 / MDCT3
  • Perni 7 e 8: MD3+ / MD3- |Perni 9 e 10: MD4+ / MD4-
• Pin da 11 a 14 (LED bicolore, quadrati 0,50 × 0,50 mm):
  • Perni 11 e 12: LED sinistro (verde @ 568 nm / giallo @ 585 nm)
  • Perni 13 e 14: LED destro (verde @ 568 nm / giallo @ 585 nm)
• Pin da 15 a 18 (ingressi PoE Power Injection, 0,45 × 0,35 mm):
  • Perno 15: Vcc1+ |Perno 16: VCC1-
  • Perno 17: Vcc2+ |Perno 18: VCC2-
  • Terminazione interna: 4 condensatori da 22 nF, 4 resistori da 75 Ω, condensatore di isolamento da 1 nF 2 kV alla massa del telaio.

Specifiche dei fori:

• 14× Fori segnale e PoE: diametro finitoØ0,89 mm.
• 4× Fori LED: diametro finitoØ1,02 mm.
• 2 × pali di supporto in plastica:Ø1,57 mm.
• 2× Messaggi di messa a terra dello schermo:Ø3,25 mm.

Guida ai riferimenti incrociati e alla selezione della famiglia

Domande frequenti tecniche

D1: Perché JXF0-2512NL richiede un'induttanza interna a 3 fili (3 W) sul lato PHY?

R: Quando si erogano 900 mA di corrente CC continua su coppie di cavi, le tradizionali induttanze di modo comune lato cavo subiscono una grave saturazione magnetica CC, con conseguente collasso dell'induttanza e distruzione dell'integrità dei dati multi-gigabit. Il posizionamento di un'induttanza a 3 fili sul lato PHY isola le bobine dell'induttanza dalla corrente continua continua, garantendo un CMRR coerente su tutte le frequenze.

D2: Qual è la regola del test di isolamento per JXF0-2512NL durante il test Hi-Pot di produzione?

R: Il valore nominale di isolamento dielettrico di 2250 V CC si applica rigorosamente ai capi del trasformatore (Pri:Sec). Non applicare mai potenziali di prova ad alta tensione tra i contatti del cavo RJ45 e i pin PoE sul lato PCB (pin 15–18), poiché queste linee elettriche vengono instradate direttamente alle prese centrali del trasformatore.

D3: È possibile assemblare JXF0-2512NL utilizzando forni di rifusione SMD standard?

R: Sì. Il componente è pienamente qualificato per il riflusso a foro passante (THR/Pin-in-Paste). Con classificazione MSL 1 e classificazione J-STD-075 R7, resiste a temperature di picco del corpo di riflusso senza piombo fino a 260°C senza rischio di formazione di bolle di plastica o disallineamento dei pin.
