Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LA1S109 LF/KLA1S109 LF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.85
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 250000-320000/Month
Numero del pezzo: |
LA1S109 SE/KLA1S109 SE |
Fabbricazione in serie: |
LPJG0801DNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
Base-t 1000 |
Termine: |
Lega per saldatura |
LED: |
Facoltativo |
Partita di IC: |
ATSAMD20E18A-MNT |
Stile del supporto: |
IMMERSIONE/entrata del lato |
Numero del pezzo: |
LA1S109 SE/KLA1S109 SE |
Fabbricazione in serie: |
LPJG0801DNL |
Munafactuer originale: |
LINK-PP |
Applicazione: |
Base-t 1000 |
Termine: |
Lega per saldatura |
LED: |
Facoltativo |
Partita di IC: |
ATSAMD20E18A-MNT |
Stile del supporto: |
IMMERSIONE/entrata del lato |

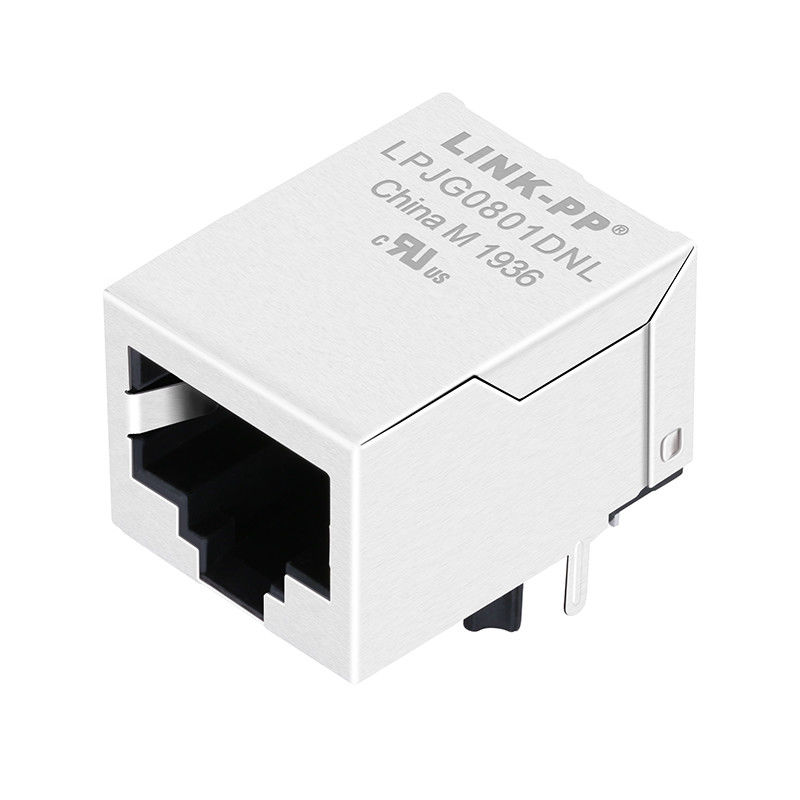

SINGOLO MODULO DI CONNETTORE RJ45 CON UNA MAGNETICA INTEGRATA DI 1000 BASE-T
1.RJ-45 deve essere norma abbinata del FCC
2.Isolation @ 60Hz: Input da produrre: 1500Vrms.
3.Comply con l'requisito-intero CD del numero del pezzo di RoHS, nessun Hg, nessun Cr6+, nessun PBB e PBDE e nessun Pb sopra perni esterni.
gamma di temperature 4.Operating: 0℃ a +70℃. /o -40℃ a +85℃
5. gamma di temperature di stoccaggio: -25℃ a +125℃.
modello 6.Designing: 【LA1S109 SE/KLA1S109 SE】
modello di produzione 7.Mass: 】 Del 【LPJXXXXCNL
FERMO DI MAG.REVERSE,
LED facoltativo; EMI-dito facoltativo.
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) Jack Type = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata laterale dell'entrata /Top (ad angolo retto) (verticale)
2. Collegamento meccanico:
1) Jack Configuration = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Il termine ha collegato le caratteristiche:
1) EMI Finger - inferiore = senza
2) metodo = lega per saldatura di termine
5. Il corpo ha collegato le caratteristiche:
1) configurazione del porto = singolo/multi
2) EMI Fingers sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Il contatto ha collegato le caratteristiche:
1) precaricato = sì
2) tipo di termine del contatto = tramite supporto di superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MIN 1500Vrms
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Le attrezzature di comunicazione e della rete quale il HUB, la tessera PC, il commutatore, il router, il mainboard del PC, l'SADH, PDH, il telefono del IP, il modem di xDSL, le soluzioni della call center, i decoder complessi, ingressi di VOIP hanno installato, Border Gateway Protocol, commutatore veloce di Ethernet…
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Progettazione per Ti, Intel, Samsung, passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, Flip Chip; Microelettronico, Chip On Board; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
