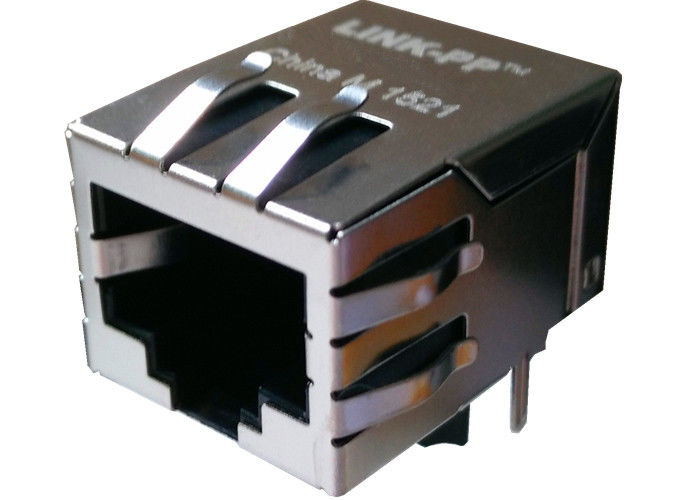

Singolo connettore Rj45 di KLA1T109 LF con 1000Mbps integrato magnetico

Singolo connettore Rj45 di KLA1T109 LF con 1000Mbps integrato magnetico

Dettagli rapidi

SINGOLO MODULO DI CONNETTORE RJ45 CON UNA MAGNETICA INTEGRATA DI 1000 BASE-T

1.RJ-45 deve essere norma abbinata del FCC.
2.Complies con il requisito delle norme di IEEE 802.3ab.
Il connettore 3.RJ-45 ha integrato con il trasformatore/resistenza dell'impedenza/condensatore ad alta tensione.
4.Size stessi come connettore RJ-45 per risparmiare lo spazio del bordo del PWB.
radiazione di EMI 5.Reduced per migliorare prestazione di EMI.
6.Design per la trasmissione BASSA 1000 sopra cavo UTP-5.
7.Compliance con i requisiti di ROHS.
gamma di temperature 8.Operating: 0℃ a +70℃.
gamma di temperature 9.Storage: -25℃ a +85℃.

modello 10.Designing: 】 DEL 【KLA1T109 LF

modello di produzione 11.Mass: 】 Del 【

FERMO DI MAG.REVERSE,

LED facoltativo; EMI-dito facoltativo.

Descrizione


Singolo connettore Rj45 con 1000Mbps integrato magnetico, incontrando IEEE 802,3/af/at

1. Tipo di prodotto caratteristiche:

  1) tipo = connettore di prodotto
  2) tipo di Jack = RJ45
  3) profilo = norma
  4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)

2. Collegamento meccanico:
  1) configurazione di Jack = 1 x 1

3. Caratteristiche elettriche:
  1) schermato = sì

4. Caratteristiche relative di termine:
  1) dito di EMI - fondo = senza
  2) metodo = lega per saldatura di termine

5. Caratteristiche relative del corpo:
  1) la configurazione del porto = sceglie/multi
  2) dita di EMI sommità e lati = con senza
  3) orientamento = norma del fermo - chiuda
  4) lunghezza della coda del PWB

6. Caratteristiche relative del contatto:
  1) precaricato = sì
  2) tipo di termine del contatto = tramite il supporto superficie/del foro

7. Abitazione delle caratteristiche relative:
  1) stile = Jack del connettore

8. Standard industriali:
  1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
  2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

      Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C

      Riflusso-saldatura facoltativa;
  3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
  1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
  2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
  1) si applica a = circuito stampato
  2) condizioni ambientali = ufficio/locali
  3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MIN 1500Vrms

Domande di utente terminale

Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…

Vantaggio competitivo

18 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile

Cliente principale

Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......

Applicazione di SME

Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
