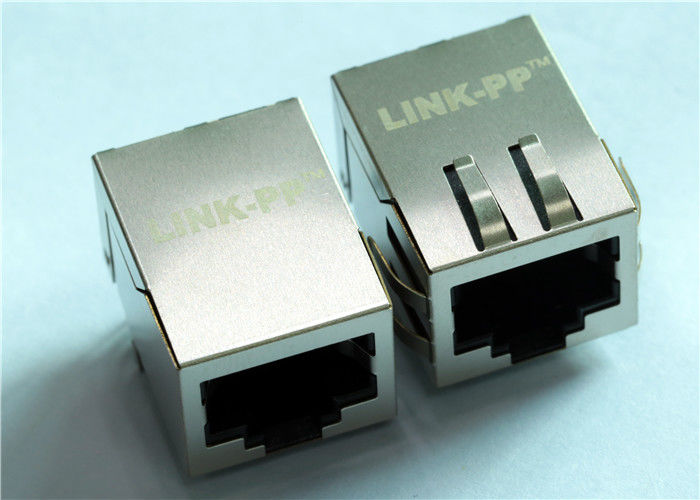

Il singolo connettore del porto di LF1S028 LF/LF1S022 IL LF RJ45 ha integrato il filtro 10BaseT

Dettagli rapidi
SINGOLO MODULO DI CONNETTORE RJ45 CON MAGNETICA INTEGRATA 10/BASE-TX

1.RJ-45 deve essere norma abbinata del FCC
2.Complies con il requisito delle norme di IEEE802.3u.
connettore 3.RJ 45 con 10/100 di BASE-TX magnetico.
4.Comply con l'requisito-intero CD del numero del pezzo di RoHS, nessun Hg, nessun Cr6+, nessun PBB e PBDE e nessun Pb sui perni esterni.
gamma di temperature 5.Operating: 0℃ a +70℃.
gamma di temperature 6.Storage: -25℃ a +125℃
modello 7.Designing: Incrocio alterno equivalente di LF1S028 LF/LF1S022 LF
modello di produzione 8.Mass: LPJ0211DNL

FERMO DI MAG.REVERSE,
LED facoltativo; EMI-dito facoltativo.

Descrizione

Singolo connettore Rj45 con 10Mbps integrato magnetico, incontrando IEEE 802,3
1. tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata del lato (angolo retto)
2. collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. caratteristiche elettriche:
1) schermato = sì
4. caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. alloggiare le caratteristiche relative:
1) stile = Jack del connettore
8. standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MIN 1500Vrms

Domande di utente terminale
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…

Vantaggio competitivo

18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile

Cliente principale

Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......

Applicazione di SME

Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
