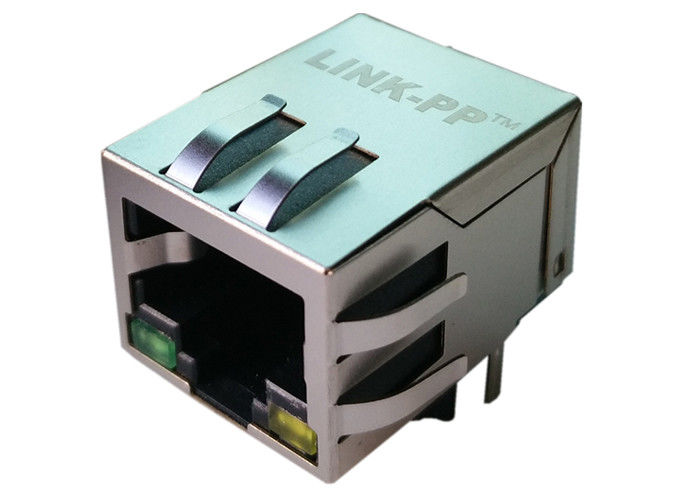

Filtro veloce da gigabyte integrato Rj45 dei connettori di KLA1S109-34 LF

Dettagli rapidi

1000 BASE-T I RJ45 1 x 1 HANNO INTEGRATO IL CONNETTORE di MAGNETICA

1.RJ-45 deve essere norma abbinata del FCC
2.Complies con il requisito delle norme di IEEE802.3u.
connettore 3.RJ 45 con 10/100 di BASE-TX magnetico.
4.Comply con l'requisito-intero CD del numero del pezzo di RoHS, nessun Hg, nessun Cr6+, nessun PBB e PBDE e nessun Pb sui perni esterni.
gamma di temperature 5.Operating: 0℃ a +70℃.
gamma di temperature 6.Storage: -25℃ a +125℃

modello 7.Designing: 】 DEL 【KLA1S109-34 LF

modello di produzione 8.Mass: 】 Del 【LPJG0801BANL

FERMO DI MAG.REVERSE,

LED facoltativo; EMI-dito facoltativo.

Descrizione

1000 BASE-T CONNETTORE INTEGRATO di MAGNETICA di RJ45 1 x 1, incontrante IEEE 802,3/af/at

1. Tipo di prodotto caratteristiche:

  1) tipo = connettore di prodotto
  2) tipo di Jack = RJ45
  3) profilo = norma
  4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)

2. Collegamento meccanico:
  1) configurazione di Jack = 1 x 1

3. Caratteristiche elettriche:
  1) schermato = sì

4. Caratteristiche relative di termine:
  1) dito di EMI - fondo = senza
  2) metodo = lega per saldatura di termine

5. Caratteristiche relative del corpo:
  1) la configurazione del porto = sceglie/multi
  2) dita di EMI sommità e lati = con senza
  3) orientamento = norma del fermo - chiuda
  4) lunghezza della coda del PWB

6. Caratteristiche relative del contatto:
  1) precaricato = sì
  2) tipo di termine del contatto = tramite il supporto superficie/del foro

7. Abitazione delle caratteristiche relative:
  1) stile = Jack del connettore

8. Standard industriali:
  1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
  2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

      Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C

      Riflusso-saldatura facoltativa;
  3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
  1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
  2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
  1) si applica a = circuito stampato
  2) condizioni ambientali = ufficio/locali
  3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MIN 1500Vrms

Domande di utente terminale

Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…

Vantaggio competitivo

18 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile

Cliente principale

Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......

Applicazione di SME

Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
