LA1S109-43 SE KLA1S109F-1-43 SE connettori veloci Rj45 Jack modulare 1000M

LA1S109-43 SE/KLA1S109F-1-43 SE connettori veloci Rj45 Jack modulare 1000M

Dettagli rapidi

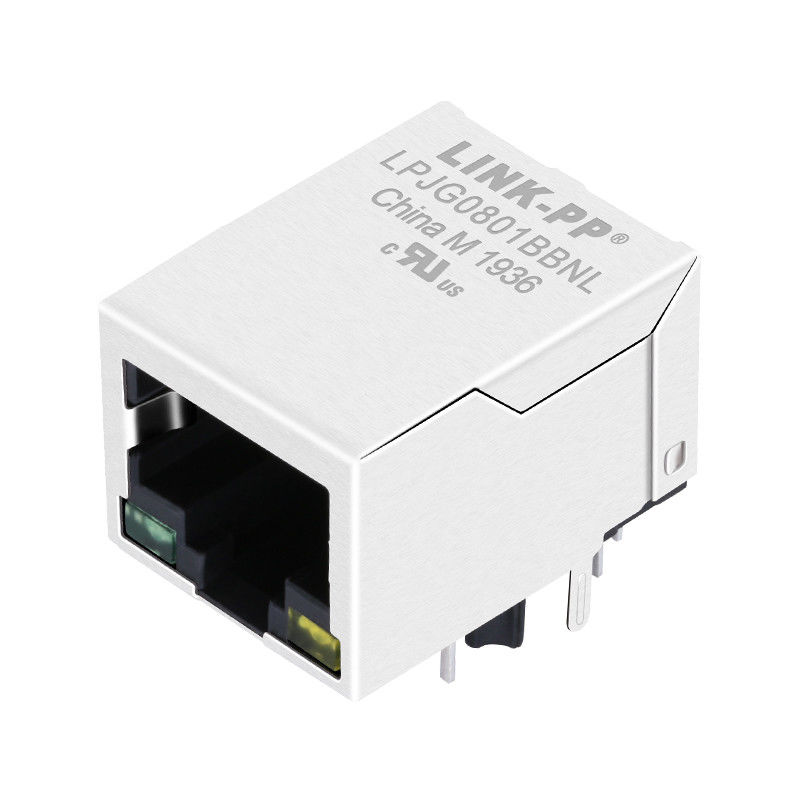

1000 BASE-T CONNETTORE INTEGRATO di MAGNETICA di RJ45 1 x 1

1.RJ-45 deve essere norma abbinata del FCC
2.Complies con il requisito delle norme di IEEE802.3u.
Connettore 3.RJ 45 con 10/100 di BASE-TX magnetico.
4.Comply con l'requisito-intero CD del numero del pezzo di RoHS, nessun Hg, nessun Cr6+, nessun PBB e PBDE e nessun Pb sopra         perni esterni.
gamma di temperature 5.Operating: 0℃ a +70℃.
gamma di temperature 6.Storage: -25℃ a +125℃

modello 7.Designing: [LA1S109-43 SE/KLA1S109F-1-43 SE]

modello di produzione 8.Mass: [LPJXXXXNL]

FERMO DI MAG.REVERSE,

LED facoltativo; EMI-dito facoltativo.

Descrizione


1000 BASE-T CONNETTORE INTEGRATO di MAGNETICA di RJ45 1 x 1, riunione IEEE 802,3/af/at

1. Tipo di prodotto caratteristiche:

1) tipo = connettore di prodotto
  2) Jack Type = RJ45
 3) profilo = norma
 4) orientamento del montaggio del PWB = entrata laterale dell'entrata /Top (ad angolo retto) (verticale)

2. Collegamento meccanico:
 1) Jack Configuration = 1 x 1

3. Caratteristiche elettriche:
 1) schermato = sì

4. Il termine ha collegato le caratteristiche:
1) EMI Finger - inferiore = senza
2) metodo = lega per saldatura di termine

5. Il corpo ha collegato le caratteristiche:
1) configurazione del porto = singolo/multi
2) EMI Fingers sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB

6. Il contatto ha collegato le caratteristiche:
1) precaricato = sì
2) tipo di termine del contatto = tramite supporto di superficie/del foro

7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore

8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
 2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C

Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

MIN 1500Vrms

Domande di utente terminale

Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Le attrezzature di comunicazione e della rete quale il HUB, la tessera PC, il commutatore, il router, il mainboard del PC, l'SADH, PDH, il telefono del IP, il modem di xDSL, le soluzioni della call center, i decoder complessi, ingressi di VOIP hanno installato, Border Gateway Protocol, commutatore veloce di Ethernet…

Cliente principale

Progettazione per Ti, Intel, Samsung, passera, Jabil, Flextronics, Cypress, Freescale, EKF .......

Applicazione di SME

Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, Flip Chip; Microelettronico, Chip On Board; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
