Singolo porto di LU1T041C-43 LF/LU1S041F-43 LF RJ45 filtro da 10/100 BASE-TX

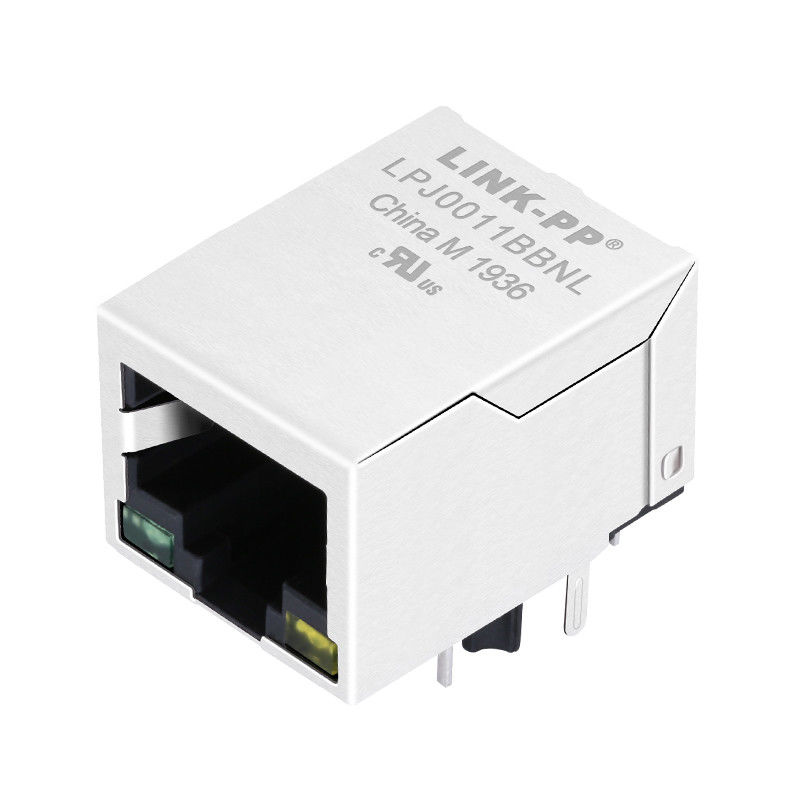

Rapidi dettagli del LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 connettore magnetico integrato

1- conformità standard:

• Corrisponde agli standard della FCC per i connettori RJ-45.
• Risponde agli standard IEEE802.3u.

2. Componenti integrati:

• Il connettore RJ-45 include un trasformatore, una resistenza di impedenza e un condensatore ad alta tensione.
• Progettato con le stesse dimensioni di un connettore standard RJ-45 per risparmiare spazio su una scheda PCB.

3- Prestazioni:

• Riduce le radiazioni EMI per migliorare le prestazioni complessive EMI.
• Progettato per la trasmissione di 10/100 BASE tramite cavo UTP-5.
• Include due LED integrati (facoltativo).

4. EMI e isolamento del segnale:

• I condotti del segnale LED sono isolati dai condotti del segnale Ethernet per ridurre l'EMI e il cross-talk.

5. conformità RoHS:

• Completamente conforme ai requisiti RoHS.

6- Intervallo di temperatura:

• Intervallo di temperatura di funzionamento: da 0°C a +70°C.
• Intervallo di temperatura di conservazione: da -25°C a +85°C.

7- Modelle:

• Modello di progetto: LU1T041C-43 LF / LU1S041F-43 LF.
• Modello di produzione di massa: LPJ0011BBNL.

Descrizione

1. Caratteristiche del prodotto:

1) Tipo di prodotto = connettore
2) Tipo di presa = RJ45
3) Profilo = Standard
4) Orientamento del montaggio del PCB = ingresso laterale (angolo retto) / ingresso superiore ((verticale)

2. Attrezzatura meccanica:
1) Configurazione Jack = 1 x 1

3. Caratteristiche elettriche:
1) Scudo = Sì

4- Caratteristiche correlate alla cessazione:
1) EMI Finger - Bottom = Senza
2) Metodo di terminazione = saldatura

5Caratteristiche del corpo:
1) Configurazione delle porte = singola/multi
2) EMI Finger -Top and Sides = Con/Senza
3) Orientazione della serratura = standard - serratura verso il basso
4) Lunghezza della coda del PCB

6. Caratteristiche relative al contatto:
1) Precaricato = Sì
2) Tipo di terminazione del contatto = attraverso foro/montaggio superficiale

7Caratteristiche relative all'edilizia:
1) Stile del connettore = Jack

8- Norme industriali:
1) conformità RoHS/ELV = conformità RoHS, conformità ELV
2) Processi di saldatura senza piombo = saldatura ondulata a 240°C,

Solda a onde ad una temperatura di 260 °C, Solda a onde ad una temperatura di 265 °C

L'impiego di un sistema di soldering a reflusso è facoltativo.
3) Storia di conformità RoHS/ELV = è sempre stata conforme a RoHS

9Marcatura di identificazione:
1) Color LED sinistro (Posizione # 1) = Verde - resistore da 250 ohm
2) Colore LED destro (Posizione # 2) = Verde - resistore da 250 ohm

10Condizioni d' uso:
1) Applicabile a = Tavola a circuiti stampati
2) Condizioni ambientali = ufficio / locali
3) Temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11. Hipot: 1500Vrms MIN

Specificità dei materiali di LU1T041C-43 LF / LU1S041F-43 LF:

1. Materiale di plastica: la custodia nera in termoplastico (UL 94V-0) garantisce un elevato ritardo di fiamma e una grande durata.
2. Scudo metallico: ottone con uno spessore di nichel di 20 u "per una schermatura efficace.
3. filo a molla: bronzo fosforo con rivestimento aurifero selettivo per una conduttività affidabile.
4. Pin di saldatura: 0,4x0,4 mm, bronzo fosforo con saldatura per il montaggio sicuro del PCB.
5. Questo connettore versatile è ideale per applicazioni industriali che richiedono prestazioni robuste e un'elevata affidabilità nella connettività Ethernet.
