MIC66211-5171T-LF3/7499210121 RJ45 PoE Connector Rectifier Bridge LPJ4049HDNL

PoE Connettore RJ45 MIC66211-5171T-LF3 = 7499210121 Panoramica

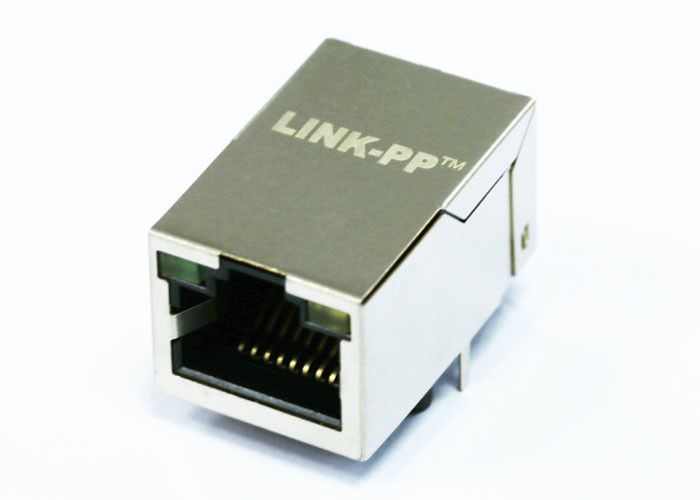

Il MIC66211-5171T-LF3/7499210121 è un connettore RJ45 a porta singola con magnetici integrati (trasformatore, choke di modo comune e ponte raddrizzatore) progettato specificamente per applicazioni 10/100Base-T PoE. Presenta una configurazione tab-down side-entry con indicatori LED giallo/verdi, offrendo connettività compatta e affidabile per applicazioni industriali e di rete.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. Placcatura in oro 6μ” (min) sui contatti
3. 350uH min OCL a 8mA DC Bias Across the
4. Modulo magnetico RJ45 Power Over Ethernet Full Temp Range
5. Test elettrico al 100%
6. 1500Vrms Hi-Pot
7. Design dei contatti robusto proprietario

SPECIFICHE ELETTRICHE @25℃

1. Rapporto di trasformazione (±2%):
TX=1CT∶1 RX=1CT∶1
2. Induttanza OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3. Perdita di inserzione:
-1.0dB MAX @ 1.0-100MHz
4. Perdita di ritorno:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Crosstalk:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Reiezione di modo comune:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Test Hipot: 1500Vrms MIN
8. Intervallo di temperatura operativa: -40℃ A +85℃.

Scheda tecnica del connettore RJ45

FAQ

1. Cos'è un connettore RJ45 PoE?

Un connettore RJ45 PoE (Power over Ethernet) integra i magnetici Ethernet e, a volte, i raddrizzatori, consentendo la trasmissione di dati e alimentazione tramite un singolo cavo Ethernet. Semplifica la progettazione del PCB e supporta dispositivi come telecamere IP, telefoni VoIP e controller industriali.

2. In cosa si differenzia un connettore RJ45 PoE da un connettore RJ45 standard?

A differenza dei connettori RJ45 standard, un connettore RJ45 PoE presenta magnetici integrati (trasformatori e choke) e compatibilità PoE, consentendo un'erogazione di potenza sicura (secondo gli standard IEEE 802.3af/at/bt) insieme alla trasmissione dati.

3. Quali sono le applicazioni tipiche dei connettori RJ45 PoE?

• Telecamere di sicurezza IP
• Punti di accesso wireless
• PC industriali e sistemi di monitoraggio
• Smart meter e gateway IoT
• Telefoni VoIP
• Dispositivi per le energie rinnovabili come gli inverter solari

4. Quali standard supportano i connettori RJ45 PoE?

La maggior parte dei connettori RJ45 PoE sono conformi a:

• IEEE 802.3af (PoE, fino a 15,4 W)
• IEEE 802.3at (PoE+, fino a 30 W)
• Alcuni modelli avanzati supportano IEEE 802.3bt (PoE++ / 4PPoE, fino a 60–90W).

5. Come scegliere il connettore RJ45 PoE giusto?

Fattori chiave da considerare:

• Velocità dati supportata (10/100Base-T, Gigabit o superiore)
• Livello di potenza PoE (af, at o bt)
• Intervallo di temperatura operativa
• Tensione di isolamento Hi-pot
• Indicatori LED (per lo stato del collegamento/attività)
• Conformità a UL, RoHS e REACH

6. I connettori RJ45 PoE sono retrocompatibili?

Sì. Un connettore RJ45 PoE può ancora funzionare con dispositivi non PoE perché l'erogazione di potenza si attiva solo quando viene rilevato un dispositivo alimentato (PD) compatibile. Ciò garantisce un funzionamento sicuro con le apparecchiature Ethernet legacy.

7. Quali sono i vantaggi dell'utilizzo di connettori RJ45 PoE integrati?

• Consente di risparmiare spazio sul PCB combinando i magnetici e l'RJ45 in un unico componente
• Migliora le prestazioni EMI
• Semplifica la progettazione del circuito e riduce i costi della distinta base
• Fornisce maggiore affidabilità e migliori prestazioni termiche per ambienti industriali
