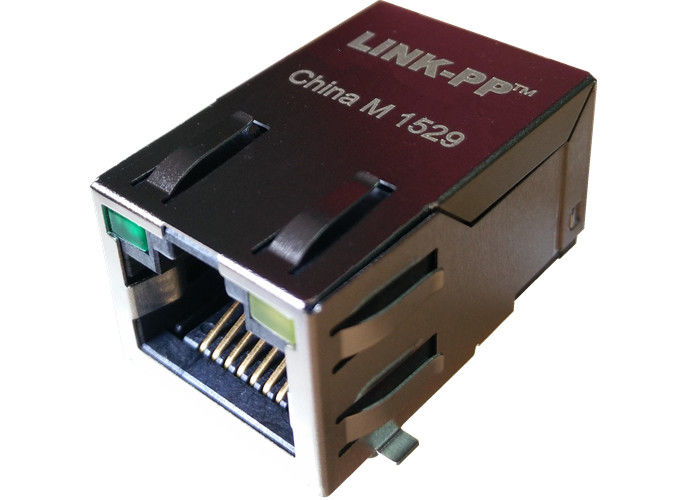

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Connettore SMT RJ45 a basso profilo con magnetismo integrato

Breve panoramica

Il MIC24120-5101W-LF3 e il MIC24121-5101W-LF3 sonoconnesori RJ45 a profilo basso, montati in superficie, con magneti integrati, progettato perApplicazioni Ethernet 10/100BASE-TL'integrazione del trasformatore, della resistenza di impedenza e del condensatore ad alta tensione in un'impronta RJ45 compattaridurre le radiazioni EMI, risparmiare spazio sui PCB e migliorare l'efficienza della progettazione.

Progettazione di modelli:MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Modello di produzione di massa:LPJXXXXXNL

Le opzioni LED e EMI-finger sono disponibili, rendendole altamente adattabili alle diverse esigenze dei clienti.

Caratteristiche chiave

• Rispetto delle norme
  • IncontriRequisiti della FCC- eIEEE802.3unorme
  • Conformi alla RoHS e privi di piombo
• Vantaggi di prestazione
  • con una lunghezza massima di 20 mm o piùprogettazione di PCB compatti
  • Ottimizzato per10/100 trasmissione Ethernet BASE-Tsu cavo UTP Cat5
  • Riduzione delle radiazioni EMI per migliorare le prestazioni EMC complessive
• Progettazione meccanica ed elettrica
  • Disponibile in:ingresso laterale (angolo retto)oingresso superiore (verticale)montaggio
  • Alloggiamento blindato per una protezione EMI superiore
  • OpzionaleIndicatori LED(verde 250Ω)
  • Intervallo di temperatura di funzionamento:0°C a +70°C / -40°C a +85°C
  • Intervallo di temperatura di conservazione:-25°C a +85°C
  • Resistenza ad alta potenza:1500Vrms MIN
• Flessibilità
  • Orientazione della serratura: serratura standard
  • Disponibile con o senza dita EMI
  • Supporta entrambiperforazione- emontaggio di superficieterminazione

Applicazioni

I dispositivi MIC24120-5101W-LF3 / MIC24121-5101W-LF3 sono progettati per supportare una vasta gamma di dispositivi di rete e di comunicazione:

• Modem ADSL
• Soluzioni LAN sulla scheda madre
• Switch e router Ethernet
• Schede principali per PC
• Telefoni IP / gateway VOIP
• Equipaggiamento di trasmissione SDH / PDH
• Soluzioni per Call Center
• Set-top box (STB)
• Attrezzature di rete aziendale

Vantaggi competitivi

• 18+ anni di esperienza produttiva
• Oltre 2600 dipendenti qualificati
• Prova elettrica al 100%(non solo test di lotti)
• Tempi di consegna flessibili
• Affidato dai principali clienti globali:TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF e altro ancora

Capacità di applicazione EMS correlate

• PCB flessibili integrati e PCB rigidi-flessibili
• Imballaggi per microelettronici e flip chip
• Dispositivi per l'elaborazione e la distribuzione di dati
• Assemblaggio RF/wireless e assemblaggio del sistema
• Attraverso l'assemblaggio del foro e del monte superficiale
