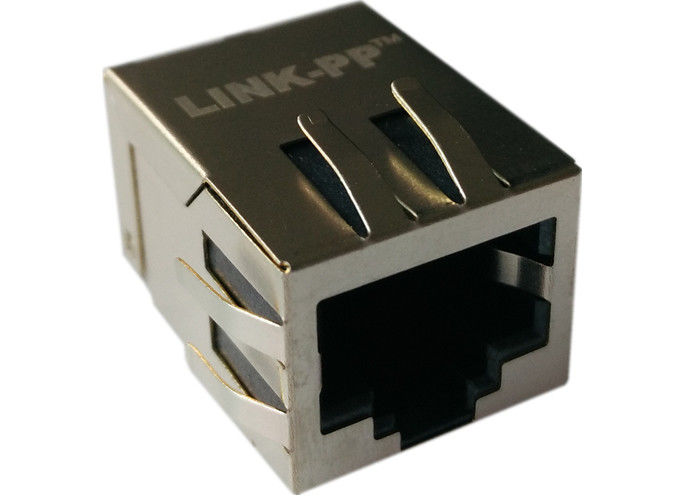

Linguetta-giù 6Pins S811-1X1T-A4-F/di S811-1X1T-06-F RJ45 Magjack10/100BASE-T 1X1
S811-1X1T-06-F / Linguetta-giù 6Pins di S811-1X1T-A4-F RJ45 Magjack10/100BASE-T 1X1
Dettagli rapidi
Connett. MAGJACK 1PORT 100 BASE-T, 10/100 di base-t, angolo del supporto 90~ della superficie di AutoMDIX (destra)
1.RJ-45 deve essere norma abbinata del FCC.
2.Complies con il requisito delle norme di IEEE802.3u.
Il connettore 3.RJ-45 ha integrato con il trasformatore/resistenza dell'impedenza/condensatore ad alta tensione.
4.Size stessi come connettore RJ-45 per risparmiare lo spazio del bordo del PWB.
radiazione di EMI 5.Reduced per migliorare prestazione di EMI.
6.Design per 10/100 di trasmissione BASSA sopra cavo UTP-5.
7.Compliance con i requisiti di ROHS.
gamma di temperature 8.Operating: 0℃ a +70℃/-40℃ a +85℃
gamma di temperature 9.Storage: -25℃ a +85℃.
modello 10.Designing: 【S811-1X1T-06-F/】 DI S811-1X1T-A4-F
modello di produzione 11.Mass: 】 Del 【SM-LPJ30XXNL
FERMO DI MAG.REVERSE,
LED facoltativo; EMI-dito facoltativo.
Descrizione
Connett. MAGJACK 1PORT 100 BASE-T, 10/100 di base-t, angolo del supporto 90~ della superficie di AutoMDIX (destra)
1. Tipo di prodotto caratteristiche:
1) tipo = connettore di prodotto
2) tipo di Jack = RJ45
3) profilo = norma
4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. Collegamento meccanico:
1) configurazione di Jack = 1 x 1
3. Caratteristiche elettriche:
1) schermato = sì
4. Caratteristiche relative di termine:
1) dito di EMI - fondo = senza
2) metodo = lega per saldatura di termine
5. Caratteristiche relative del corpo:
1) la configurazione del porto = sceglie/multi
2) dita di EMI sommità e lati = con senza
3) orientamento = norma del fermo - chiuda
4) lunghezza della coda del PWB
6. Caratteristiche relative del contatto:
1) precaricato = sì
2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. Abitazione delle caratteristiche relative:
1) stile = Jack del connettore
8. Standard industriali:
1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
Riflusso-saldatura facoltativa;
3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. Marcatura di identificazione:
1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. Termini per uso:
1) si applica a = circuito stampato
2) condizioni ambientali = ufficio/locali
3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
MIN 1500Vrms
Domande di utente terminale
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Vantaggio competitivo
18 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
Cliente principale
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
Applicazione di SME
Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
