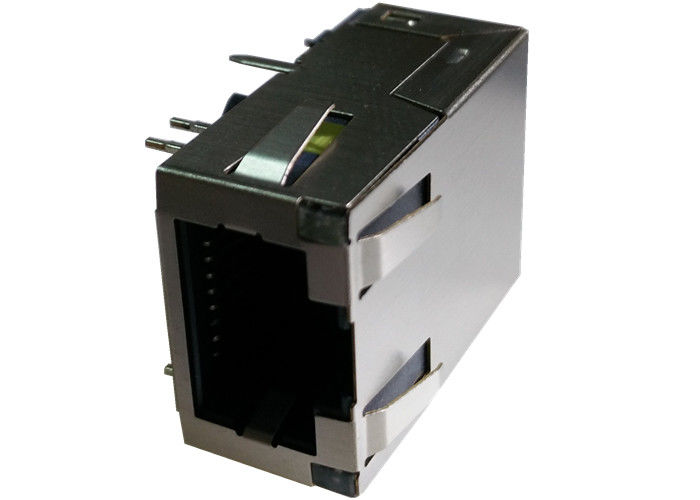

Base-t di basso profilo 1000 dei connett. Magjack 1Port di L829-1G1T-43 RJ45 Jack schermata

Dettagli rapidi

Base-t di basso profilo 1000 schermata

1. Lega per saldatura di punta di RoHS «nl» che valuta 260°C
2. orma di altezza ridotta e piccola per minimizzare lo spazio del bordo
3. risponde alla specificazione di IEEE 802,3
4. 350µH minimo OCL con la corrente di polarizzazione 8mA
5. rendimento elevato per soppressione massima di EMI

6. Progettazione del modello: 】 Del 【L829-1G1T-43

7. Modello di fabbricazione in serie: 】 Del 【

FERMO DI MAG.REVERSE,

LED facoltativo; EMI-dito facoltativo.

Descrizione


Base-t di basso profilo 1000 dei connett. Magjack 1Port di L829-1G1T-43 RJ45 Jack schermata

1. Tipo di prodotto caratteristiche:

  1) tipo = connettore di prodotto
  2) tipo di Jack = RJ45
  3) profilo = norma
  4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)

2. Collegamento meccanico:
  1) configurazione di Jack = 1 x 1

3. Caratteristiche elettriche:
  1) schermato = sì

4. Caratteristiche relative di termine:
  1) dito di EMI - fondo = senza
  2) metodo = lega per saldatura di termine

5. Caratteristiche relative del corpo:
  1) la configurazione del porto = sceglie/multi
  2) dita di EMI sommità e lati = con senza
  3) orientamento = norma del fermo - chiuda
  4) lunghezza della coda del PWB

6. Caratteristiche relative del contatto:
  1) precaricato = sì
  2) tipo di termine del contatto = tramite il supporto superficie/del foro

7. Abitazione delle caratteristiche relative:
  1) stile = Jack del connettore

8. Standard industriali:
  1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
  2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

      Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C

      Riflusso-saldatura facoltativa;
  3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
  1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
  2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
  1) si applica a = circuito stampato
  2) condizioni ambientali = ufficio/locali
  3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MIN 1500Vrms

Domande di utente terminale

Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…

Vantaggio competitivo

18 anni di esperienza di produzione,

persone 2600,

prova di 100%

Termine di consegna flessibile

Cliente principale

Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......

Applicazione di SME

Assemblea flessibile incorporata del PWB; Assemblea Rigido-flessibile del PWB; Microelettronico, chip di vibrazione; Microelettronico, chip a bordo; Assemblea optoelettronica; Rf/Assemblea senza fili; Tramite l'Assemblea del foro; Assemblea di supporto di superficie; Assemblaggio del sistema; Assemblea del circuito stampato
