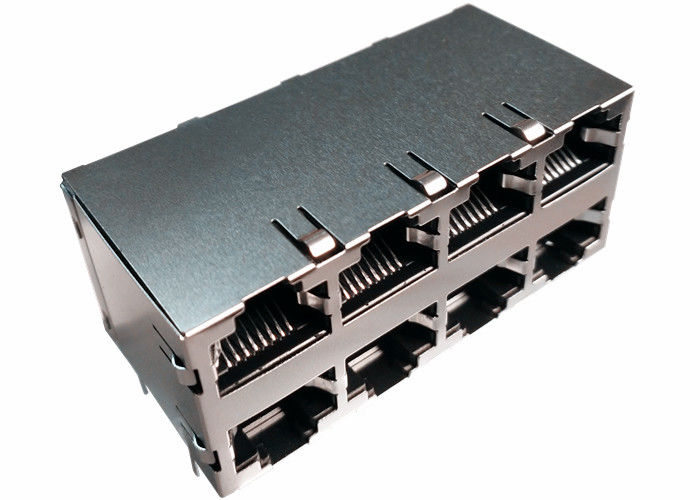

DA4T10304 ha impilato Ethernet Jack modulare di gigabit integrata 2x4 dei connettori Rj45

DA4T10304 ha impilato Rj45 i connettori Gigabit Ethernet integrato 2x4 Jack modulare

10/100/1000 di connettore di magnetica integrato 2x4 della base-t RJ45

1.Complies con il requisito delle norme di IEEE 802.3ab.
Il connettore 2.RJ-45 ha integrato con il trasformatore/resistenza dell'impedenza/condensatore ad alta tensione.
3.Size stessi come connettore RJ-45 per risparmiare lo spazio del bordo del PWB.
radiazione di EMI 4.Reduced per migliorare prestazione di EMI.
5.Design per 10/100/1000 di trasmissione BASSA sopra cavo UTP-5.
6.Compliance con i requisiti di ROHS.
Progettazione del modello: 】 Del 【DA4T10304

Modello di fabbricazione in serie: 】 Del 【LPJG47561CNL

FERMO DI MAG.REVERSE,

LED facoltativo; EMI-dito facoltativo.

Descrizione
1. Tipo di prodotto caratteristiche:

  1) tipo = connettore di prodotto
  2) tipo di Jack = RJ45
  3) profilo = norma
  4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)

2. Collegamento meccanico:
  1) configurazione di Jack = 2x4

3. Caratteristiche elettriche:
  1) schermato = sì

4. Caratteristiche relative di termine:
  1) dito di EMI - fondo = senza
  2) metodo = lega per saldatura di termine

5. Caratteristiche relative del corpo:
  1) la configurazione del porto = sceglie/multi
  2) dita di EMI sommità e lati = con senza
  3) orientamento = norma del fermo - chiuda
  4) lunghezza della coda del PWB

6. Caratteristiche relative del contatto:
  1) precaricato = sì
  2) tipo di termine del contatto = tramite il supporto superficie/del foro

7. Abitazione delle caratteristiche relative:
  1) stile = Jack del connettore

8. Standard industriali:
  1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
  2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,

      Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C

      Riflusso-saldatura facoltativa;
  3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente

9. Marcatura di identificazione:
  1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
  2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm

10. Termini per uso:
  1) si applica a = circuito stampato
  2) condizioni ambientali = ufficio/locali
  3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MIN 1500Vrms

Specifiche elettriche @25℃
rapporto 1.Turns:
  PRI: SEC = 1CT: 1CT

2.OCL:
  350uH MIN @ 100KHz, 100mV, 8mADC
perdita 3.Insertion:
  1~100MHz: - 1.0dB MAX
4.Return perdita (MIN di dB):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (TIPO di dB):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
6.Differential al rifiuto di modo comune:
  1~50MHz: TIPO di -30dB
  50~150MHz: TIPO di -20dB
7.CMRR: 1~100MHz: - MIN 30dB
8.Isolation: MIN 1500Vrms
gamma di temperature 9.Operating: -40℃~+85℃.

NOTE

1.Designed all'applicazione di sostegno, come SOHO (ADSL
  modem), Lan-su-scheda madre (LOM), hub e commutatori.
specificazione di 2.Meets IEEE 802,3
materiali 3.Connector:
  Abitazione: UL94V-0 termoplastico
  Contatto/schermo: Lega di rame
  Placcatura dello schermo: Nichel
  Deposito per contatto: Oro minimo 6 milionesimi di pollice. Nell'area di contatto.
temperatura di punta della lega per saldatura 4.Wave: 265℃ massimo, un massimo di 5 sec.
