Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: DA4S103A4
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/60K
Prezzo: $1.1-$12
Imballaggi particolari: VASSOIO
Tempi di consegna: Archivio
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 180K/Month
Part Number: |
DA4S103A4 |
Connector Type: |

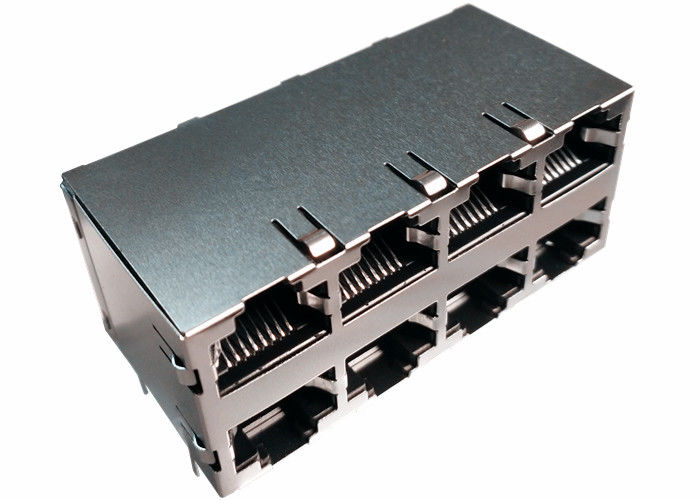

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1Materiale plastico: termoplastico (UL 94V-0), alloggiamento nero.
2Scavo metallico: ottone, 30 pollici di spessore, nichel.
3- filo di molla: bronzo fosforo.
4Pin di saldatura: 0,5x0,35 mm, bronzo fosforo con saldatura placcata.
5Durabilità: 750 cicli di accoppiamento min.
Risponde ai requisiti degli standard IEEE 802.3ab.
connettore RJ-45 integrato con trasformatore/resistenza di impedenza/condensatore ad alta tensione.
Le dimensioni sono le stesse del connettore RJ-45 per risparmiare spazio sulla scheda PCB.
Riduzione delle radiazioni EMI per migliorare le prestazioni EMI.
Progettazione per la trasmissione 1000BASE su cavo UTP-5.
Rispetto dei requisiti ROHS.
Intervallo di temperatura di funzionamento: da 0°C a +70°C.
Intervallo di temperatura di conservazione: da -25°C a +85°C.
| Parametro | Specificità |
|---|---|
| Percentuale di giri (± 2%) | TX: 1CT: 1CT, RX: 1CT: 1CT |
| Perdita di inserimento | 1 ̊100 MHz: ≤ -1,0 dB |
| Risultato di perdita | 1 ∆ 30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14,8 dB60 ∆ 80 MHz: ≥ -12,5 dB100 MHz: ≥ -10 dB |
| Intercettazione (NEXT) | 0.5·10 MHz: ≥-50 dB30 MHz: ≥-40 dB50 MHz: ≥-35 dB100 MHz: ≥-30 dB |
| Induttanza a circuito aperto (OCL) | ≥ 350 μH @ 100 KHz, 0,1 V con bias di 8 mA DC |
| DCMR (Rifiuto differenziale rispetto al modo comune) | 0.3·30 MHz: ≥-50 dB60 MHz: ≥-45 dB100 MHz: ≥-40 dB |
| La tensione di isolamento è la tensione di isolamento. |
1500 Vrms (da primario a secondario) |
