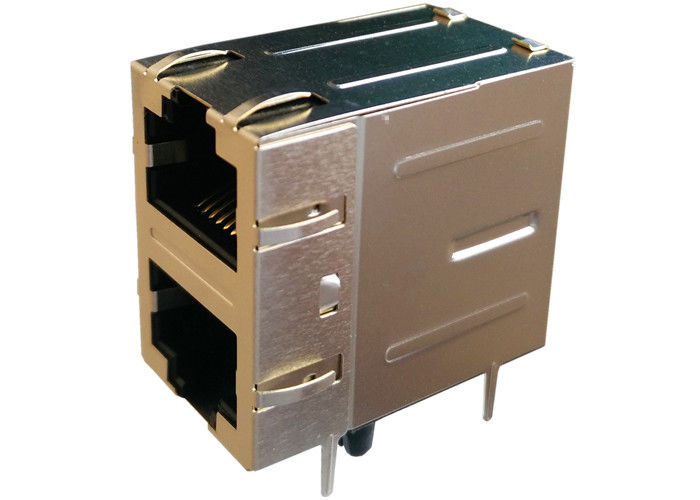

10082590-XXXLF connettori RJ45 impilati 2x1 attraverso il montaggio a fori

10082590-XXXLF 10/100BaseT 2X1 Rj45 connettori

* Progettato per l'applicazione di schede di interfaccia di rete.
* Progettato per soddisfare il requisito IEEE802.3u.
* Disponibile in tutti i rapporti di rotazione utilizzati dai produttori di reti LAN.
* Sono disponibili dei rubinetti centrali primari per una riduzione aggiuntiva dell'IME.
* Componente magnetico più semplice da posizionare e indirizzare su PCB.
* Conserva riducendo al minimo lo spazio del PCB.

Descrizione

1. Caratteristiche del prodotto:

1) Tipo di prodotto =Collettori RJ45 impilati
2) Tipo di presa = RJ45
3) Profilo = Standard
4) Orientamento del montaggio del PCB = ingresso laterale (angolo retto)

2. Attrezzatura meccanica:
1) Configurazione Jack = 2 x 1

3. Caratteristiche elettriche:
1) Scudo = Sì

4- Caratteristiche correlate alla cessazione:
1) EMI Finger = Con
2) Metodo di terminazione = saldatura

5Caratteristiche del corpo:
1) Configurazione della porta = Multi
2) EMI dita - lati = con
3) Orientazione del lucchetto = standard - lucchetto su e giù

6. Caratteristiche relative al contatto:
1) Precaricato = Sì
2) Tipo di terminazione del contatto = attraverso il foro

7Caratteristiche relative all'edilizia:
1) Stile del connettore = Jack

8- Norme industriali:
1) conformità RoHS/ELV = conformità RoHS, conformità ELV
2) Processi di saldatura senza piombo = saldatura ondulata a 240°C,

Solda a onde ad una temperatura di 260°C, Solda a onde ad una temperatura di 265°C

L'impiego di un sistema di soldering a reflusso è facoltativo.
3) Storia di conformità RoHS/ELV = è sempre stata conforme a RoHS

Condizioni d' uso:
1) Applicabile a = Tavola a circuiti stampati
2) Condizioni ambientali = ufficio / locali
3) Temperatura di funzionamento (°C) = 0 - 70/-40 - +85

10. Hipot: 1500Vrms MIN

Applicazioni

• Commutatori e router Ethernet
• Telecamere di sorveglianza IP
• Sistemi di controllo industriale
• Dispositivi domestici intelligenti
• Sistemi di punto vendita (POS)
• gateway IoT e moduli incorporati
