Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 1368398-6/1368398-7
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.08-$1.79
Imballaggi particolari: 60pcs/tray, o pacchetto della bobina
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 2800K-PCS/Month
numero parte: |
1368398-6/1368398-7 |
Specifiche: |
1368398-6/1368398-7 |
Tipo di connettore: |
Basso profilo di gigabit |
Applicazioni: |
10/100/1000 di lan |
Tipo del montaggio: |
Attraverso il foro |
Orientamento: |
90~ angolo (destra) |
Termine: |
Lega per saldatura |
Schermatura: |
Schermato, dito di EMI |
numero parte: |
1368398-6/1368398-7 |
Specifiche: |
1368398-6/1368398-7 |
Tipo di connettore: |
Basso profilo di gigabit |
Applicazioni: |
10/100/1000 di lan |
Tipo del montaggio: |
Attraverso il foro |
Orientamento: |
90~ angolo (destra) |
Termine: |
Lega per saldatura |
Schermatura: |
Schermato, dito di EMI |
| 1368398-6 / 1368398-7 | Basso profilo Rj45 | PWB di basso profilo Rj45 | 10/100/1000 di basso profilo Rj45 |
Progettazione del modello: 】 del 【1368398-6/1368398-7

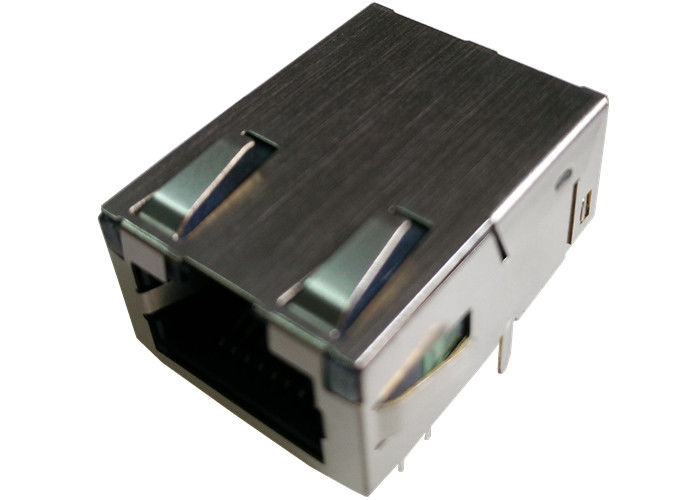

basso profilo Rj45 di gigabit del ♦ 1368398-6
Spina 1368398-7 di basso profilo Rj45 del ♦
basso profilo Rj45 di ♦1000Base-T con magnetica
PWB di basso profilo Rj45 del ♦
Basso profilo Rj45 10/100/1000 del ♦ con magnetica
connettore di basso profilo Rj45 del ♦
♦ progettato per l'applicazione della carta di interfaccia di rete.
Il ♦ ha progettato per soddisfare la richiesta di IEEE802.3u.
♦ disponibile in tutti i rapporti di giro usati dalla lan ICmanufactures.
Rubinetti del centro primario del ♦ disponibili per EMIreduction supplementare.
Componente magnetica più semplice del ♦ da disporre e dirigere sul PWB.
♦ Conserves che minimizza lo spazio del PWB.
Modello di fabbricazione in serie del ♦: 】 Del 【
FERMO DI MAG.REVERSE,
LED facoltativo; EMI-dito facoltativo.
| Singolo basso profilo RJ45 Jack del porto con 1000 magnetica integrata base-t, Orange&Green/Yellow LED, linguetta su, RoHS | |
| Numero del pezzo di LINK-PP | LPJK7003A98NL |
| Numero del pezzo di Tyco | 1368398-2 / 1368398-4/1368398-6 |
| Applicazione-lan | ETHERNET (non PoE) |
| AutomDX | SÌ |
| Circuito di Bst | SÌ |
| Configurazione RX | T, C |
| Configurazione TX | T, C |
| Placcatura accoppiamento di area del contatto | »»/15u/30u» dell'ORO 6u |
| I centri per porto | 8 |
| Diodi | NESSUN DIODI |
| Opzione del LED | ORANGE&GRREN/YELLOW |
| Fermo | LINGUETTA SU |
| Numero dei porti | 1X1 |
| PWB | FR4 |
| Angolo del supporto del PWB | ENTRATA LATERALE |
| PWB che conserva posta | POSTA DI T |
| Altezza del pacchetto (millimetro) | 11,30 |
| Lunghezza del pacchetto (millimetro) | 24,04 |
| Larghezza del pacchetto (millimetro) | 16,85 |
| Tipo di Pin | LEGA PER SALDATURA DI THT |
| RoHS compiacente | YES-RoHS-5 CON CAVO nell'ESENZIONE della LEGA PER SALDATURA |
| Ricerca | SÌ |
| Linguette di EMI dello schermo | CON |
| Velocità | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
Ha progettato alle applicazioni di sostegno, quali i modem di ADSL, Lan-su-scheda madre. Attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL, soluzioni della call center, decoder complessi, messa a punto degli ingressi di VOIP, Border Gateway Protocol, commutatore veloce di Ethernet…
Progetti per Ti, Intel, Samsung, la passera, Jabil, Flextronics, Cypress, Freescale, EKF .......
| 1368398-6 | Basso profilo Rj45 | Linguetta-su di gigabit | 1368398-7 |
|---|---|---|---|
| 0817-1G1T-21 | 1840472-1 | RJMG63117102 | RJHSE-3380 |
| 1368398-6 | 1-1368398-6 | RJMG63118601 | 1368398-5 |
| LMJ1568815S0ALFG | 1368398-6 | RJMG631186A1 | 1840472-5 |
| 1840472-1 | 1368398-4 | 1-1840472-4 | 1368398-6 |
| Schermo del connettore Rj45 | RJMG168127101GR | 1-1368398-6 | RJHSE-3384 |
| Supporto di superficie Rjmag | RJMG168129101GR | 1368398-3 | RJHSE-3385 |
| 1840472-1 | RJMG168217101GR | 1368398-4 | RJHSE-338A |
| LMJ2018814100DL3T1B | RJMG168218101GR | RJMG-6315-71-01 | 1840472-5 |
| 1368398-2 | 1368398-4 | 0817-1G1T-21 | RJHS-E3P84 |
| LMJ20581024100DL1T3 | 1-1840472-4 | 0813-1X1T-43 | 1368398-3 |
| LMJ2138812S0L1T1C | 1368398-7 | 1368398-5 | RJHSE-5080-02 |
| LMJ2138812S0L1T1C | 0817-1G1T-21 | 1-1840472-4 | 0817-1G1T-21 |
| RT7-174ABB1A | 1840472-5 | RJMG73117101 | RJHSE-5080A2 |
| LMJ262881413BB | 1-1368398-6 | RJMG-7312-71-01 | 0813-1X1T-23 |
| 1840472-8 | 1368398-4 | 1368398-7 | RJHSE-5081-02 |
| LMJ3078812J10816 | 0813-1X1T-43 | 1-1368398-6 | 1368398-3 |
| LMJ3078814J10816 | 1-1368398-6 | 1368398-6 | 1-1840472-4 |
| 1840472-8 | 1368398-3 | RJMG-B312-71-01 | 1368398-5 |
| 1368398-3 | 1840472-8 | 0811-1X1T-06 | RJHSE-5082 |
| 1368398-7 | 08B0-1X1T-03 | RJSAE-J38X-A8X | 1368398-5 |
| LMJ3138812S113TC | 1368398-7 | 1840472-8 | 1-1840472-4 |
