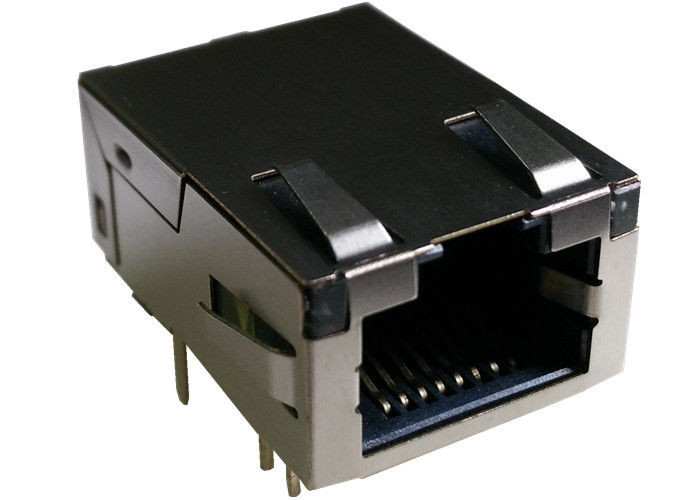

1840718-8 magnetica di basso profilo della Linguetta-su 10/100/1000 di gigabit del PWB di RJ45 Jack Rj45

1840718-8 magnetica della linguetta-su 10/100/1000 di gigabit del PWB di basso profilo TE Magjack Rj45

1. Tipo di prodotto caratteristiche:
  1) tipo = connettore di prodotto
  2) tipo di Jack = RJ45
  3) profilo = norma
  4) orientamento del montaggio del PWB = entrata dell'entrata del lato (angolo retto) /Top (verticale)
2. collegamento meccanico:
  1) configurazione di Jack = 1 x 1
3. caratteristiche elettriche:
  1) schermato = sì
4. caratteristiche relative di termine:
  1) dito di EMI - fondo = senza
  2) metodo = lega per saldatura di termine
5. caratteristiche relative del corpo:
  1) la configurazione del porto = sceglie/multi
  2) dita di EMI sommità e lati = con senza
  3) orientamento = norma del fermo - chiuda
  4) lunghezza della coda del PWB
6. caratteristiche relative del contatto:
  1) precaricato = sì
  2) tipo di termine del contatto = tramite il supporto superficie/del foro
7. alloggiare le caratteristiche relative:
  1) stile = Jack del connettore
8. standard industriali:
  1) conformità di RoHS/ELV = RoHS compiacente, ELV compiacente
  2) lega per saldatura senza piombo di processi = di Wave della lega per saldatura capace a 240°C,
      Lega per saldatura capace a 260°C, lega per saldatura di Wave di Wave capace a 265°C
      Riflusso-saldatura facoltativa;
  3) la storia di conformità di RoHS/ELV = era sempre RoHS compiacente
9. marcatura di identificazione:
  1) colore sinistro del LED (posizione #1) = verde - una resistenza da 250 ohm
  2) giusto colore del LED (posizione #2) = verde - una resistenza da 250 ohm
10. termini per uso:
  1) si applica a = circuito stampato
  2) condizioni ambientali = ufficio/locali
  3) temperatura di funzionamento (°C) = 0 - 70/-40 - +85
11.Hipot:
     MIN 1500Vrms o più

Applicazioni di Ethernet





1840718-8 basso profilo TE Magjack
