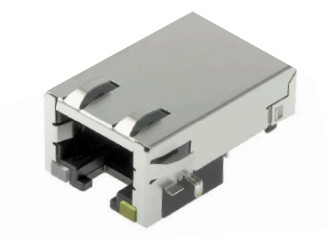

1840437-1 connettore Gigabit RJ45 a piano medio blindato con LED

1840437-1 MagJacks (ICM) è un jack magnetico 1x1 Gigabit 1000BASE-T RJ45 con un design offset a basso profilo, configurazione di porta tab-down, indicatore LED, schede EMI e conformità RoHS.

Caratteristiche di 1840437-1 RJ45 con magnetismo

Il1840437-1 MagJacksè un1x1 Gigabit MagJack (ICM)progettato per un'affidabilità1000BASE-T EthernetIn questo contesto, la Commissione ha proposto una serie di misure per migliorare la connettività delle reti e delle apparecchiature di comunicazione.struttura a basso profilo, offset,Configurazione della porta tab-down, eindicatori LED integrati, questo MagJack è ideale per applicazioni che richiedono prestazioni di segnale stabili, layout PCB che risparmia spazio e chiara visibilità dello stato di collegamento/attività.

Progettato per i moderni disegni di schede, il1840437-1combina funzioni magnetiche e di connettore RJ45 in una soluzione integrata.Tabelle dell'IMEper un migliore controllo del rumore, unmontatura a foriprogettazione per una forte ritenzione meccanica econformità RoHSper una produzione rispettosa dell'ambiente.

Il1840437-1 MagJacksil prodotto è costruito attorno a un set di caratteristiche pratiche per la progettazione Ethernet a livello di scheda:

• Performance Gigabit:Completamente ottimizzato per le reti 1000BASE-T, garantendo una trasmissione di dati ad alta velocità con perdita di pacchetti zero.
• Progettazione a risparmio di spazio:La struttura a basso profilo a piano medio/offset è appositamente progettata per dispositivi sottili e involucri compatti.
• Scudo superiore:Equipaggiato con schede EMI integrate per un'eccellente riduzione del rumore e isolamento del segnale.
• Diagnostica integrata:I LED 3w-OG/Y (arancione/verde, giallo) integrati forniscono un'attività di rete immediata e chiara e lo stato del collegamento.
• Compatibile con l'industria:Compatibile al 100% con RoHS, soddisfa gli standard ambientali e di produzione globali.

Specificità del connettore RJ45 a medio piano

1840437-1 Disegno

1. 1840437-1 Disegno - Meccanica

2. 1840437-1 Disegno - Schema

3. 1840437-1 Disegno - SOSTITUZIONE SOSTITUITA dei PCB

Materiali del connettore RJ45 a piano medio 1840437-1:

1. Abitazione:Nylon ad alta temperatura ((FR2G30BL), nero, indice di infiammabilità UL 94V-0
2. Scudo:Messaggio, spessore 0,20 mm, pre-platato con nickel semi-luminoso da 0,76 um; post-immerso con saldatura da 2,54 um Min Sac at ground pins.
3. Contatto:Fosforo bronzo, 0,25 mm di spessore con I.27um Min In generale sottoplacca di nichel e selezionale I.27um min Placcatura in oro all'interfaccia di accoppiamento
4. La coda di saldatura:0Spessore di.25mm, bronzo fosforo, 1,27um Min. Piastra di nickel 3um Min. Piastra di stagno opaco.
5. LED:Lenti epossidiche diffuse, 0,50 mm quadrati, telaio in acciaio al carbonio, piastre pre-placcate con 2,03um min di argento, oltre I.02um min di nichel, sopra I.02um min di rame; post-placcato con 2.54um Min Stagno opaco.

Applicazioni del connettore Gigabit RJ45

A causa della sua portata compatta e delle robuste capacità Gigabit, il MagJack 1840437-1 è molto richiesto dagli ingegneri che progettano:

• Switch e router di rete a profilo sottile
• PC industriali e computer a scheda unica (SBC)
• Telecomunicazioni e apparecchiature di rete
• Set-top box e hub per la casa intelligente
• Gateway IoT e sistemi incorporati
