Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP6096ANL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP6096ANL |
Tipo di trasformatore: |
Poe+ Gigabit Ethernet |
Rapporto di curva: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Tipo di montaggio: |
Monte della superficie |
Dimensione / dimensione: |
17.53 mm L x 16.10 mm W |
Altezza - seduta (massimo): |
5.840 mm |
File: |
PDF/3D/ISG/STP/STEP/FAGLIO |
Temperatura: |
-40°C a +85°C |
Specifiche: |
LP6096ANL |
Tipo di trasformatore: |
Poe+ Gigabit Ethernet |
Rapporto di curva: |
1: 1 Trasmettitore, 1: 1 Ricevitore |
Tipo di montaggio: |
Monte della superficie |
Dimensione / dimensione: |
17.53 mm L x 16.10 mm W |
Altezza - seduta (massimo): |
5.840 mm |
File: |
PDF/3D/ISG/STP/STEP/FAGLIO |
Temperatura: |
-40°C a +85°C |
| Croce | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

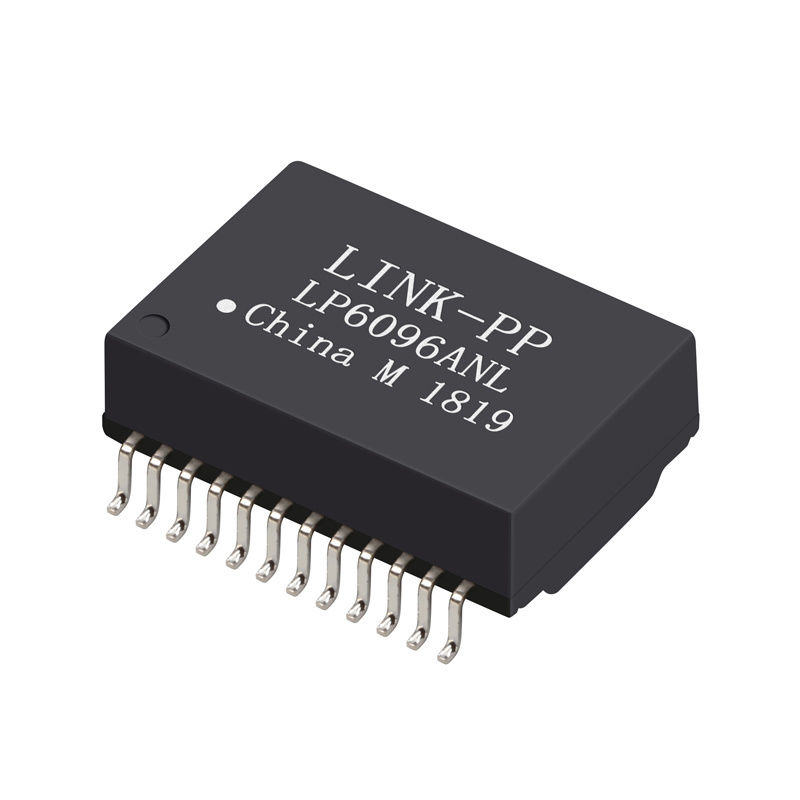

IlLP6096ANLè un trasformatore magnetico Gigabit Ethernet a singola porta ad alte prestazioni, progettato per1000BASE-T PoE+progettato per fornire affidabile throughput dati, potenza su compatibilità Ethernet e fattore di forma compatto di montaggio superficiale, è ideale per i prodotti di rete moderni come gli switch PoE,router, dispositivi IoT incorporati e sistemi Ethernet industriali.
| Articolo | Specificità |
|---|---|
| Rapporti di rotazione | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Perdita di inserimento (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Perdite di ritorno (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Interferenza (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Saldo DCR | 1Ω ± 0,05Ω |
| Corrente continua di linea di bilanciamento | 720mA Max @ 57VDC Continuo |
| Ipotesi | 1500 Vrms |
| Temperatura di funzionamento | -40°C ~ +85°C |
Schema
