Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP6096ANL
Documento: LP6096ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$0.8
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifica: |
LP6096ANL |
Tipo di trasformatore: |
Poe+ Gigabit Ethernet |
Dimensione: |
17,53 mm di lunghezza x 16,10 mm di larghezza x 5,840 mm di altezza |
file: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
PoE+ |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
Specifica: |
LP6096ANL |
Tipo di trasformatore: |
Poe+ Gigabit Ethernet |
Dimensione: |
17,53 mm di lunghezza x 16,10 mm di larghezza x 5,840 mm di altezza |
file: |
PDF/3D/ISG/Stp/Step/Scheda dati |
Velocità dati: |
1000Base-T |
Numero di canali/porti: |
separare |
PoE: |
PoE+ |
Tipo di montaggio: |
smt |
Rapporto di curva: |
1:1 |
Intervallo di temperatura operativa: |
Da -40°C a +85°C |
| Croce | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

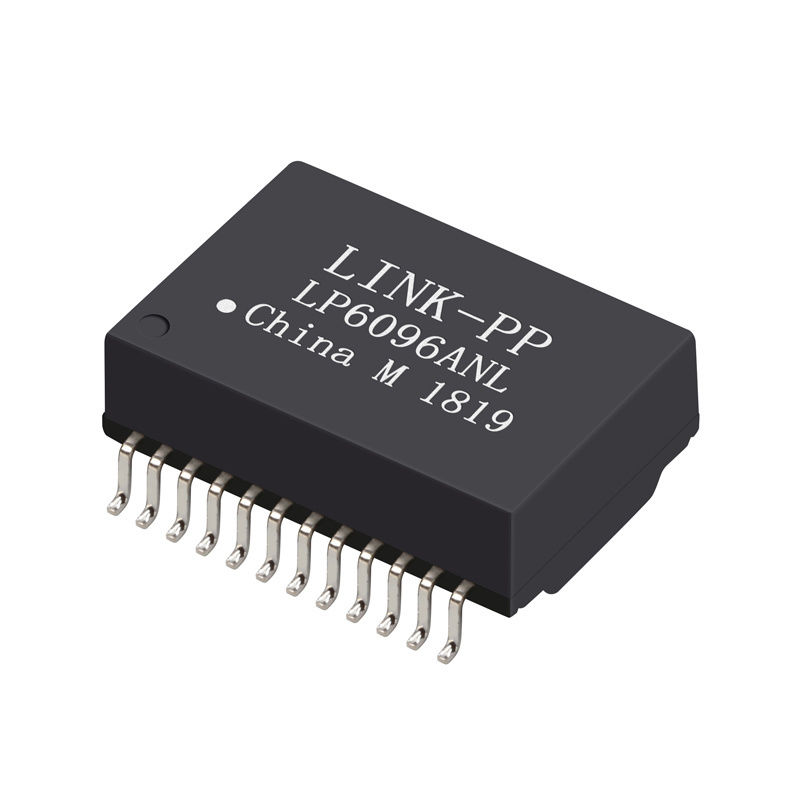

LP6096ANLè un sistema altamente affidabileTrasformatore LAN Gigabit Ethernetprogettato per10/100/1000Applicazioni Ethernet Base-T.
Questo trasformatore a singola porta presenta1Relazione di giri:1 sia per trasmettitore che per ricevitore, uncostruzione a telaio aperto, e supportiAmbienti di rete PoE+.
Conimballaggi di montaggio superficiale, a temperatura prolungata da-40°C a +85°C, e la compatibilità automatica MDI/MDI-X, LP6096ANL è ideale per le reti aziendali, Ethernet industriale e apparecchiature di comunicazione ad alte prestazioni.
| Parametro | Specificità |
|---|---|
| Numero della parte LINK-PP | LP6096ANL |
| Tipo di trasformatore | Trasformatore LAN |
| Status della parte | Attivo |
| Applicazione | Ethernet (PoE+) |
| Numero di porti | Porto unico |
| Velocità | 10/100/1000Base-T |
| Edilizia | Quadro aperto |
| Tipo di montaggio | Montaggio superficiale |
| Pacco | Nastro e bobina |
| Conteggio degli spilli | 24 pin |
| Core per porto | 8 |
| Auto MDI/MDI-X | - Sì, sì. |
| Temperatura di funzionamento | -40°C a +85°C |
| Articolo | Specificità |
|---|---|
| Rapporti di rotazione | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Perdita di inserimento (dB Max) | 0.1MHz: -1.21 125MHz: -2.0 |
| Perdite di ritorno (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Interferenza (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Saldo DCR | 1Ω ± 0,05Ω |
| Corrente continua di linea di bilanciamento | 720mA Max @ 57VDC Continuo |
| Ipotesi | 1500 Vrms |
| Temperatura di funzionamento | -40°C ~ +85°C |
Questa configurazione semplifica la produzione di PCB in grandi volumi e garantisce un'affidabilità di saldatura costante.
Supporta 10Mbps, 100Mbps e 1000Mbps (Gigabit Ethernet).
Sì, il trasformatore è progettato per interfacce Ethernet che supportano ambienti PoE+.
Sì, la sua gamma di funzionamento da -40°C a +85°C la rende adatta per applicazioni industriali.
