Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: Altre sostanze
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: in Stock Ship Today
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero della parte: |
H2O/H2O/H2O/H2O |
Percentuale di giri - Primario:Secondario: |
11 trasmettitore, 1 ricevitore |
Tipo di montaggio: |
Montaggio superficiale |
Temperatura di esercizio: |
0°C ~ 70°C |
Dimensione: |
120,8 mm x 7,15 mm |
Altezza - seduta (massimo): |
6,20 millimetri |
VALUTAZIONE DI POE: |
Non PoE |
Velocità: |
100BASE-TX |
Numero della parte: |
H2O/H2O/H2O/H2O |
Percentuale di giri - Primario:Secondario: |
11 trasmettitore, 1 ricevitore |
Tipo di montaggio: |
Montaggio superficiale |
Temperatura di esercizio: |
0°C ~ 70°C |
Dimensione: |
120,8 mm x 7,15 mm |
Altezza - seduta (massimo): |
6,20 millimetri |
VALUTAZIONE DI POE: |
Non PoE |
Velocità: |
100BASE-TX |

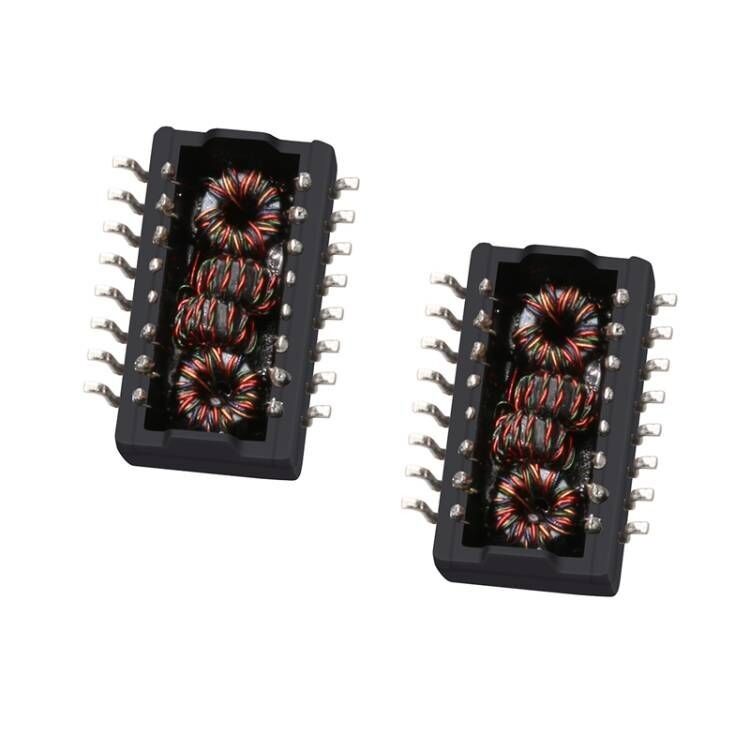

| H1102FNL / H1102NLT | Trasformatore 1:1 | Trasformatore a una porta | Trasformatore 10/100 Base-T |
| Condizione |
25℃ SPECIFICHE IEEE 802.3 |
|---|---|
| Codice articolo | H1102FNL / H1102NLT |
| Codice articolo LINK-PP | LP1102NL |
| TEMPERATURA DI ESERCIZIO | 0°C – 70°C |
| RAPPORTO DI TRASFORMAZIONE | 1 : 1 ±2% |
| PERDITA DI INSERZIONE | 100 KHz – 100 MHz, –1.1 dB MAX |
| PERDITA DI INSERZIONE | 1–30 MHz: –16 dB MIN 30–60 MHz: –10 + 20*LOG₁₀(f/60 MHz) dB MIN 60–80 MHz: –10 dB MIN |
| INDUTTANZA (OCL) | 350 uH MIN |
| DIAFONIA | 1 MHz: –35 dB MIN 30 MHz: –35 dB MIN 80 MHz: –30 dB MIN 100 MHz: –30 dB MIN |
| REIEZIONE DA MODO DIFFERENZIALE A MODO COMUNE | 30 MHz: –42 dB MIN 60 MHz: –37 dB MIN 100 MHz: –30 dB MIN |
| RESISTENZA DC, 1/2 AVVOLGIMENTO | 0.65 OHMS MAX |
| SQUILIBRIO RESISTENZA DC | ±.065 OHMS MAX (SIMMETRIA PRELIEVO CENTRALE) |
| ISOLAMENTO INGRESSO – USCITA | 1500 VRMS MIN @ 60 SECONDI |
| Codice articolo trasformatori LAN | |||
|---|---|---|---|
| 40SS1041E LF | H1102FNL | 40SS1041E LF | H1102FNL |
| 749013011A | 42410-6410 | TG01-0456NSRL | S558-5999-M8-F |
| 20PMT04B | HX0009NL | TG04-0406NSRL | S558-5999-P3-F |
| 000-7315-37R-LF1 | H1102FNL | TG04-TDK1N1RL | S558-5999-Z5-F |
| HX5G2003NL | 40SS1041E LF | TG05-2004NCRL | PH163003B |
| H5G1002NL | PM45-1040M | H1102FNL | H40520SN |
| HST-1026DR | 20PMT04B | TG110-6506NXRL | H1602PR |
| 40SS1041E LF | PH163003B | TG110-RPE17NV6RL | H1102FNL |
| H1102FNL | 20PMT05B | TG110-S053P2RL | PM45-1040M |
| 40SS1041E LF | XTFZ-DHS1623CC2 | H1102FNL | 40SS1041E LF |
| HU4006NL | PM45-1040M | TG111-E112NYRL | SI-53019 |
| H5004NL | HST-1026DR | TG111-HPE3NZRL | SI-53019-F |
| HST-1026DR | 20PMT04B | TG1G-E012NZRL | SI-55004-F |
