Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TS8121A HF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Numero di parte: |
TS8121A HF |
Pacchetto: |
SMD |
Velocità dati: |
100 m |
Numero di porte: |
1 |
Temp operativa.: |
Da 0 °C a 70 °C |
Poe: |
Non PoE |
Numero di parte: |
TS8121A HF |
Pacchetto: |
SMD |
Velocità dati: |
100 m |
Numero di porte: |
1 |
Temp operativa.: |
Da 0 °C a 70 °C |
Poe: |
Non PoE |

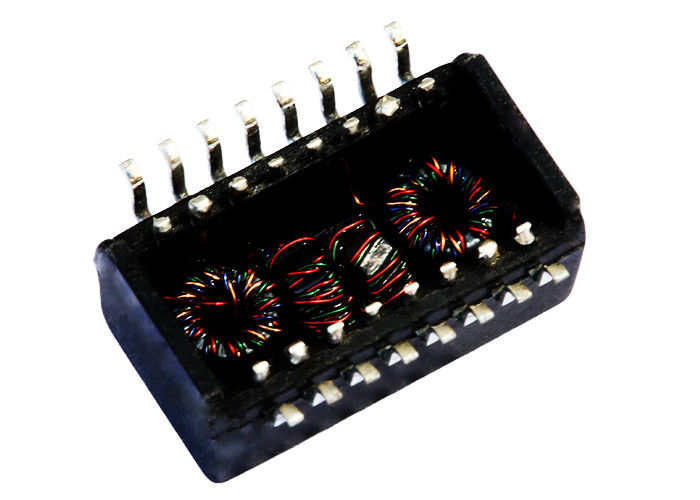

Il...TS8121A HFè un modulo magnetico LAN a porta singola ad alte prestazioni progettato per applicazioni Ethernet 10/100 Base-T. Fornisce un isolamento del segnale affidabile, soppressione del rumore in modalità comune,e conforme alla norma IEEE 802Ideale per l'integrazione con i connettori RJ45 e gli IC PHY, questo trasformatore discreto garantisce prestazioni di rete stabili in ambienti industriali e commerciali.
- Sì.
| Parametro | Condizione / frequenza | Specificità |
|---|---|---|
| Rapporto di rotazione (TX/RX) | ️ | 1CT: 1CT |
| OCL (Induttanza del circuito aperto) | 100 kHz / 0,1 V, 8 mA Bias | ≥ 350 μH |
| Induttanza di fuga (L.L) | @ 100 kHz | ≤ 0,5 μH |
| DCR (primario) | ️ | ≤ 1,1 Ω |
| DCR (secundario) | ️ | ≤ 0,9 Ω |
| CW/W(Capacità) | ️ | ≤ 28 pF |
| Hi-Pot | 60 s | 1500 Vrms |
| Parametro | Intervallo di frequenza | Specificità |
|---|---|---|
| Perdita di inserimento (massimo) | 0.3·100 MHz | ≤ 1 dB |
| Perdita di ritorno (min) | 0.3·30 MHz | ≥ 18 dB |
| 40 MHz | ≥ 15,5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| Interferenza (min) | 0.3·60 MHz | ≥ 45 dB |
| 60 ̊100 MHz | ≥ 35 dB | |
| DCMR (Rifiuto differenziale/comune) | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥ 35 dB | |
| 100 MHz | ≥ 30 dB |
