Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 11FB-05ANL/11FB-05NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
HX1260FNL/HX1260NL |
Radio di giro: |
1:1 |
Tipo: |
SMD |
Famiglia: |
trasformatore 10/100Mbps |
Porto: |
Singolo porto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
HX1260FNL/HX1260NL |
Radio di giro: |
1:1 |
Tipo: |
SMD |
Famiglia: |
trasformatore 10/100Mbps |
Porto: |
Singolo porto |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

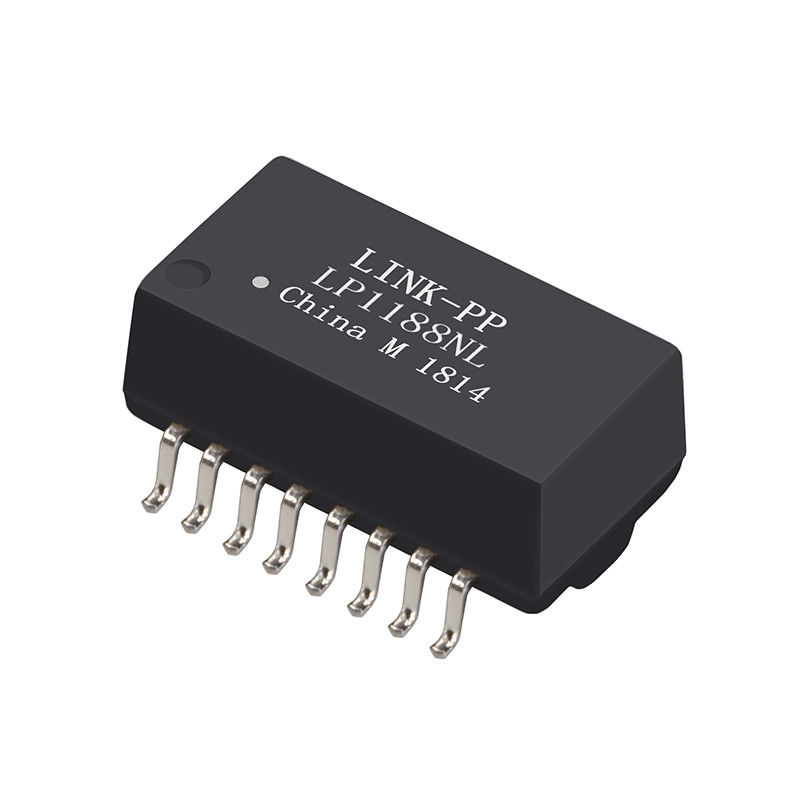

Moduli del trasformatore 10/100BASE-T con opzione di PoE* ed i rapporti di giri di 1:1
1:1 10/100 del MODULO 1PORT di XFRMR
• Rispetti le norme di IEEE 802,3 e dell'ANSI X3.263 compreso 350 uH OCL con 8mA di sbieco
• Desingned per resistere alle temperature di riflusso di IR fino a 235℃
• L'uso compatto di orma nei la maggior parte spazia le applicazioni restrittive
• Singolo trasformatore di lan del porto
• ColiStructure: Toroidale
• trasformatore 10/100base-t
• SMT, 16 perni
℃ ELETTRICO HX1260NL/DI HX1260FNL SPECFICATIONS@25:
1. Rapporto di giro (±2%): 1CT: 1CT
2. OCL (100KHz/100mV@8mA): MIN 350uH
3. perdita di inserzione (dB max): -1.1dB (0.3-100MHz)
4. attenuazione di riflessione (TIPO di dB): -20dB (30MHz), - 14dB (60MHz), - 11.5dB (80MHz)
5. diafonia (TIPO di dB): -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (TIPO di dB): -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT: 1500Vrms/0.5mA/60Sec o 1650Vrms/0.5mA/2Sec
8. temperatura di funzionamento: -40℃TO+85℃
9. conformità di RoHS: SÌ
Applicazioni HX1260NL/di HX1260FNL
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
Vantaggio competitivo HX1260NL/di HX1260FNL
16 anni di esperienza di produzione,
persone 2600,
prova di 100%
Termine di consegna flessibile
