Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG110-050N5RL/SMST-1666
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
TG110-050N5RL/SMST-1666 |
Rapporto di giro: |
1:1 |
valutazione: |
10/100Base-T |
Porto: |
singolo |
PoE: |
con o Wtthout |
Montaggio: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
TG110-050N5RL/SMST-1666 |
Rapporto di giro: |
1:1 |
valutazione: |
10/100Base-T |
Porto: |
singolo |
PoE: |
con o Wtthout |
Montaggio: |
SMD |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG110-050N5RL/SMST-1666 | modulo del trasformatore 10/100BT | Trasformatore di lan |
|---|
trasformatore di lan del porto 1.Single
2.ColiStructure: Toroidale
un trasformatore di 3.10/100 basi-t
4.SMD, 16pins
SMD scelgono il trasformatore del porto 10/100BASE-TX
Specifiche elettriche (25):
1. Giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. Induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. Inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. Differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: min 1500Vrms

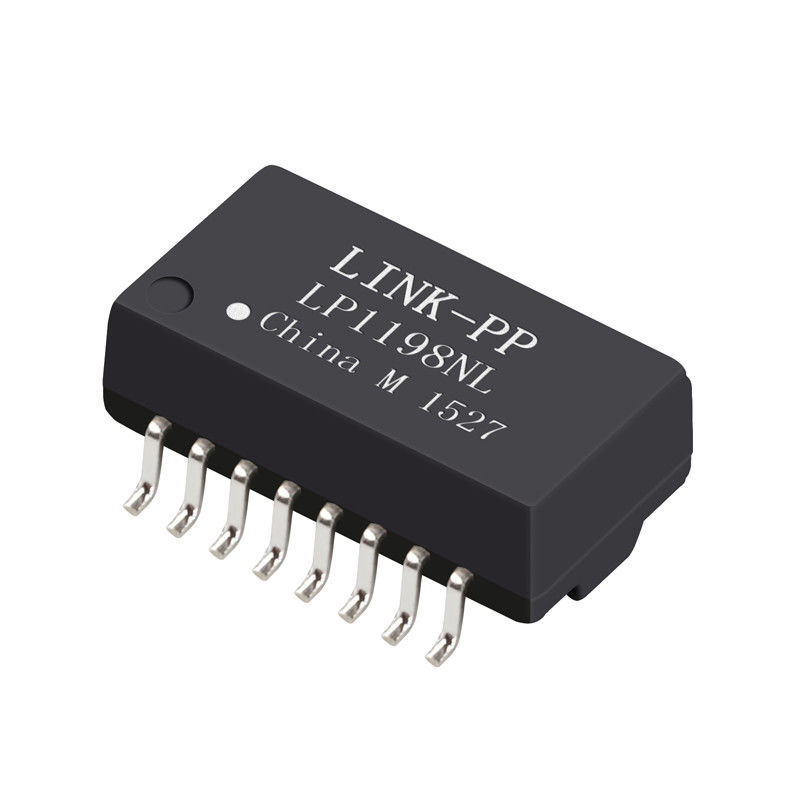

| TG110-050N5RL SMD scelgono il trasformatore LP1198NL/SMST-1666 del porto 10/100BASE-TX | |||
|---|---|---|---|
| TG110-050N5RL | PG4P219AN-2 LF | GST5009-E LF | TS6121C |
| H4P140NX LF | HG5PNX LF | GST5009H LF | TS6121CX |
| H4P041RNX LF | TG110-050N5RL | TG110-050N5RL | TS6121K |
| HG2PM109N LF | BCM-5855CI LF | G4P109 LF | TS8121A |
| HF 40SS1040AXM2 | HF 4S1068 | G4P209 LF | TS8121C |
| HF 40SS1041A | HF 4S1070 | G5P109 LF | TS8121CX |
| HF 40SS1041AX | HF 4S1142 | GOP109 LF | S5833H LF |
| HF 40SS1041RX | 4S1344M1 LF | TG110-050N5RL | 12ST0020P LF |
| HF 40SS1064A | HF S1188 | GP5409 LF | 12ST0022P LF |
| HF 40SS1140AX1 | S6800 LF | GP5419NY LF | 12ST0022PF LF |
| TG110-050N5RL | HF DI S1188M | TG110-050N5RL | TG110-050N5RL |
| HF 40SS1041 | S5498 LF | GP5419R LF | 10G2SA02 |
| HF 40ss1041AXM | S5612 LF | G4P106 LF | HF 24SH10410 |
