Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: PA1736NL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
PA1736NL |
Campo di potenza: |
95w |
Altezza: |
11.4mm massimo |
Orma: |
29.2mm x 21.8mm massimi |
Toplogy: |
Di andata e ritorno del raggio catodico |
Fabbricazione in serie: |
LP1736NL |
PN: |
PA1736NL |
Campo di potenza: |
95w |
Altezza: |
11.4mm massimo |
Orma: |
29.2mm x 21.8mm massimi |
Toplogy: |
Di andata e ritorno del raggio catodico |
Fabbricazione in serie: |
LP1736NL |

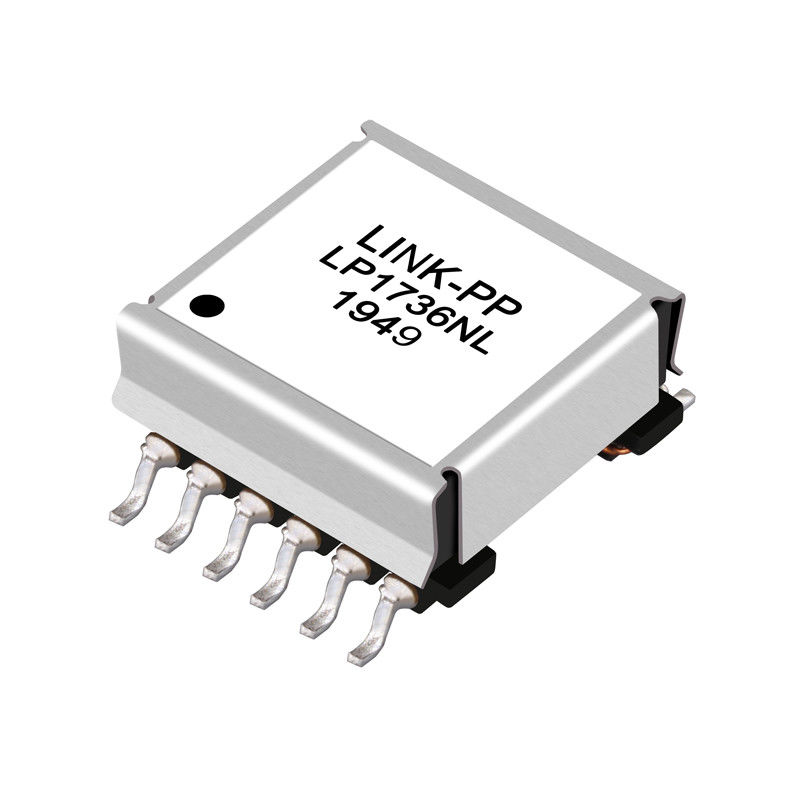

=> LP1736NL DI PA1736NL | TRASFORMATORE DI RITORNO DEL RAGGIO CATODICO | Trasmetta e ritorno del raggio catodico |
---|
Note:
Trasformatori arrotolati del cavo ad alta frequenza
1. La temperatura della componente (ambientale più l'aumento di temperatura) deve essere all'interno del
gamma di temperatura di funzionamento indicata.
2. I trasformatori e gli induttori di cui sopra sono stati collaudati ed approvato stati dal potere dell'impulso
I partner di IC e sono collocati nella scheda o nella documentazione appropriata del comitato di valutazione
a queste società. Per determinare quali IC e IC partners sono abbinati con il di cui sopra
I numeri del pezzo di impulso soddisfanno consultano il riferimento di IC sul sito Web di impulso.
3. Per le applicazioni di topologia di ritorno del raggio catodico, è necessario da assicurarsi che il trasformatore non non
saturi nell'applicazione. La densità di cambiamento continuo di punta (Bpk) dovrebbe rimanere sotto 2700Gauss.
Per calcolare la densità di punta, usi la seguente formula:
Bpk (gauss) = K1_Factor * Ipk (A)
4. Nelle alte applicazioni di volt-sec, è importante calcolare la perdita del centro del trasformatore.
La perdita approssimativa del centro del trasformatore può essere calcolata come:
CoreLoss (w) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
dove ΔB può essere calcolato come:
Per topologia di ritorno del raggio catodico: ΔB = K1_Factor * (A)
Per topologia di andata: ΔB = K1_Factor * volt-µsec
5. L'imballaggio facoltativo della bobina & del nastro può essere ordinato aggiungendo un suffisso «di T» alla parte
numero (cioè PA0273NL si trasforma in in PA0273NLT). L'impulso aderisce a nastro adesivo dello standard industriale
e specificazione EIA481 della bobina. Il nastro e la bobina per questo prodotto ha una larghezza (W=44mm),
lanci (Po=32mm) una profondità (Ko=11.78mm).
6. «La nl» suffigge indica un numero del pezzo RoHS-compiacente. Le parti suffiggute la Non nl sono
non necessariamente RoHS compiacente, ma è elettricamente e meccanicamente equivalente in nl
versioni. Se un numero del pezzo non ha «la nl» suffiggi, ma una versione compiacente di RoHS
è richiesto, prego contattano l'impulso per disponibilità.
Trasformatori arrotolati SMT 12Pins del cavo ad alta frequenza del trasformatore di ritorno del raggio catodico di PA1736NL | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
Trasformatori arrotolati SMT 12Pins del cavo ad alta frequenza del trasformatore di ritorno del raggio catodico di PA1736NL
