Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H1263NL/HX2019NLT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 veloce |
poe: |
350mA |
Porto: |
Singolo |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification-1: |
H1263NL |
Specification-2: |
HX2019NL |
Ethernet: |
10/100 veloce |
poe: |
350mA |
Porto: |
Singolo |
HiPot: |
1500 |
P3: |
HX2019NLT |
PN equivalente: |
LP2019ANL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

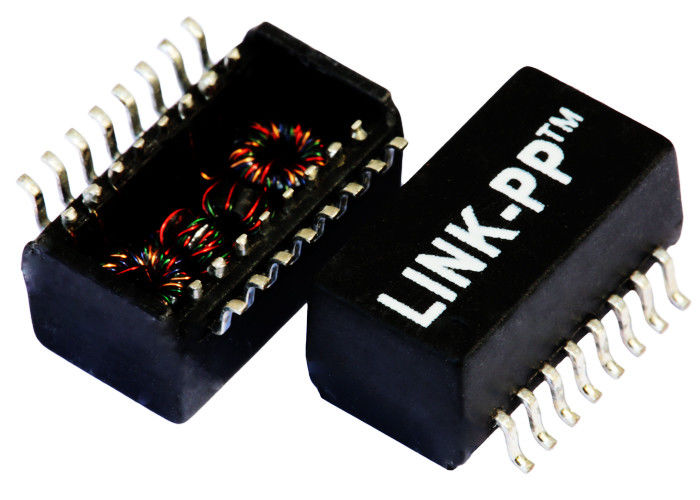

MAGNETICA HX2019NLT di SMT 10/100BASE-TX HX2019NL VoIP PoE di 1:1 di PECCATO 100P di H1263NL
trasformatore di lan 1.1Port
2.ColiStructure: Toroidale
trasformatore 3.100base-t
4.SMD, 16pins
temperatura di riflusso del picco 5.RoHS che valuta 245°C°°
prestazione compiacente di 6.IEEE 802.3af/ANSI X3.263
7.Designed per le applicazioni del telefono o del commutatore del IP
moduli & POTERE di magnetica di 10/100Base-TX VoIP sopra ETHERNET (PoE)
Specifiche elettriche (25)
rapporto 1.Turns:
TX=1CT: 1CT RX=1CT: 1CT
perdita 2.Insertion:
0.1-100MHz: - 1.0dB MAX
perdita 3.Return:
0.1-30MHz: - MIN 18dB
30-60MHz: MIN di -13dB
60-80MHz: - MIN 12dB
4.Crosstalk:
0.1-100MHz: - MIN 35dB
5.DCMR:
30MHz: - MIN 42dB
60MHz: - MIN 36dB
100MHz: - MIN 33dB
6.CMRR:
1-100MHz: TIPO di -40dB
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (legame: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (legame: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
tensione 11.Isolation: 1500Vrms
temperatura 12.Operating: -40℃~+85℃.
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore, router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
| MAGNETICA HX2019NLT di SMT 10/100BASE-TX HX2019NL VoIP PoE di 1:1 di PECCATO 100P di H1263NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
