Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TG1G-S001NZRL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Oggetto nessun: |
TG1G-S001NZRL |
Categoria: |
Trasformatore di gigabit Rj45 |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
17.7mm L x 15.8mm W |
Altezza - messa (massimo): |
6.6mm |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Oggetto nessun: |
TG1G-S001NZRL |
Categoria: |
Trasformatore di gigabit Rj45 |
Rapporto di giri: |
1CT: 1CT |
Montaggio: |
Montaggio superficiale |
Dimensione/dimensione: |
17.7mm L x 15.8mm W |
Altezza - messa (massimo): |
6.6mm |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

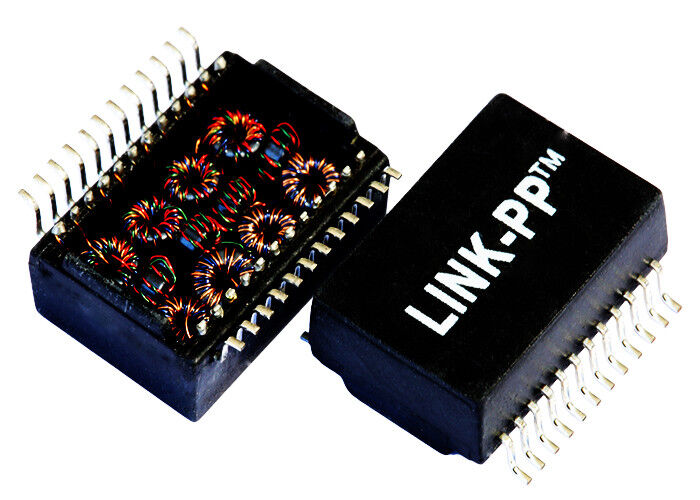

=> DI TG1G-S001NZRL | Giro 1CT: 1CT | Trasformatore discreto di gigabit | Base-t 1000 SMT |
Doppia porta discreta 10/100BASE-TX del trasformatore di Gigabit Ethernet
IEEE802.3ab/af compiacente, Ciao-vaso 1500Vrms
Costruzione brevettata della struttura aperta
Incrocio del trasformatore di alone TG1G-S001NZRL
Incrocio del trasformatore di alone TG1G-E001NZRL
Vantaggio competitivo
Progettista e produttore del ☛ per 18 anni.
impianti del ☛ 2500, 4 piante
Del ☛ analizzatore di rete della passera del passaggio definitivamente
Azione del ☛ o 4 settimane.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.
Numero dei porti | Applicazioni | Rapporto di giri | Potere sopra Ethernet |
I singoli GE si raddoppiano Fe | Ethernet 1G | 1:1 | IEEE 802.3/IEEE 802.3af |
Imballaggio | Direzione della linguetta | Tipo del montaggio | Rivestimento del contatto |
Bobina, cartone | -- | SMT/SMD | -- |
Numero di perni | Protezione | Tensione di isolamento | Colore del LED |
24 perni | -- | Vrms 1500 | --- |
Specificazione elettrica @25℃
1.Insertion perdita (dB massimo):
0.3-1MHz: -1,1 1-65MHz: -0,8
65-100MHz: -1,0 100-125MHz: -1,2
2.Return perdita (OHM minimo @100 di dB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (min di dB):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM A CM REJ:
0.3-100MHz: Min di -30dB
5.CM Al DM REJ:
0.3-100MHz: Min di -35dB
rapporto 6.Turns:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): min 350uH
linea corrente di CC 8.Balanced:
350mA @ 57VDC massimo continuo
9.Hipot: 1500Vrms/0.5mA
temperatura 10.Operating: -40℃~+85℃.
NOTE:
moduli del trasformatore 1.Gigabit con potere sopra opzione di Ethernet
speciffcation di 2.Meets IEEE 802.3af
la parte di 3.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 4.RoHS " nl» che valuta 260℃%%P5℃.
5,100% prova elettrica
