Dettagli:
Termini di pagamento e spedizione:
|
| No1 dell'oggetto: | TG111-E112NYRL | Categoria: | Trasformatore di isolamento di gigabit |
|---|---|---|---|
| Rapporto di giri: | 1CT: 1CT | Montaggio: | Montaggio superficiale |
| Dimensione/dimensione: | 13.72mm L x 15.24mm W | Altezza - messa (massimo): | 6,35 millimetri |
| Punto culminante: | Trasformatore discreto di lan,Trasformatore di Ethernet |
||
| TG111-E112NYRL | trasformatore 24Pins | Gigabit Ethernet | Trasformatore di SMD |
Trasformatore discreto di Gigabit Ethernet
Trasformatore della doppia porta 10/100BASE-TX POE/POE+
IEEE802.3ab compiacente, Ciao-vaso 1500Vrms
Costruzione brevettata della struttura aperta

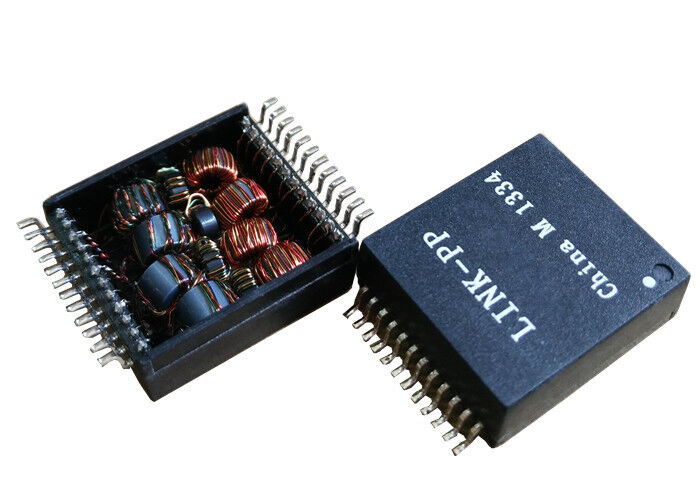

Trasformatore di Ethernet di alone TG111-E112NYRLGigabit
Vantaggio competitivo
Progettista/produttore del ☛ per 18 anni.
impianti del ☛ 2500, 4 piante
Del ☛ analizzatore di rete della passera del passaggio definitivamente
Azione del ☛ o 4 settimane.
Progettazione flessibile del ☛ secondo le informazioni richieste dei clienti senza qualsiasi tassa exral.
| Numero dei porti | Applicazioni | Rapporto di giri | Potere sopra Ethernet |
| I singoli GE si raddoppiano Fe | Ethernet 1G | 1:1 | IEEE 802,3 |
| Imballaggio | Direzione della linguetta | Tipo del montaggio | Rivestimento del contatto |
| Bobina, cartone | -- | SMT/SMD | -- |
| Numero di perni | Protezione | Tensione di isolamento | Colore del LED |
| 24 perni | -- | Vrms 1500 | --- |
Specifiche elettriche @25℃
rapporto 1.Turns: 1CT∶1
perdita 2.Insertion:
1-100MHz: - 1.0dB MAX
3.Return perdita (MIN di dB):
1-30MHz: - 18 40MHz: - 18
50MHz: - 16 60-80MHz: - 12
100MHz: - 10
4.Crosstalk (MIN di dB):
30MHz: - 45 60MHz: - 40
100MHz: - 33
5.DCMR (MIN di dB):
30MHz: - 43 60MHz: - 37
100MHz: - 33
6.Hipot: MIN 1500Vrms
temperatura 7.Operating: -40℃~+85℃.
NOTE:
moduli del trasformatore 1.Gigabit con potere sopra opzione di Ethernet
peciffcation di 2.Meets IEEE 802,3
la parte di 3.For RoHS aggiunge il suffisso nl
lega per saldatura di punta di 4.RoHS " nl» che valuta 260℃%%P5℃.
5,100% prova elettrica
