Specification1: | E2023NL | Specification2: | H2023NL |
---|---|---|---|
Applicazione: | Trasformatore del Fe | Giri il rapporto: | 1:2.5 |
Perni: | 16 | HiPot: | 1500v |
Montaggio: | smd | produzione di massa: | LP2023NL |
temperatura: | 0℃ a +70℃ | Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet |
Punto culminante: | magnetica 10/100Base-T,Trasformatore di magnetica di gigabit |
Impulso E2023NL | Impulso H2023NL | 10/100 di trasformatore | Rapporto di giro di 1:2.5 | Incrocio LP2023NL |
Specifiche elettriche @ 25°C
rapporto 1.Turns:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: induttanza OCL di 1CT ±5%P2.Sine Wave:
min 20mVrms, 100KHz di @200uH
3.Leakage induttanza LL:
@0.5uH 20mVrms massimo, 100KHz
4.Interwinding capacità Cww:
@15pF 20mVrms massimo, 100KHz
5.D.C.R: @0.4Ω massimo
perni 6.Primary: @6-8,1-3
7.Isolation Hipot: @2000Vrms
temperatura 8.Operating: 0℃~70℃.

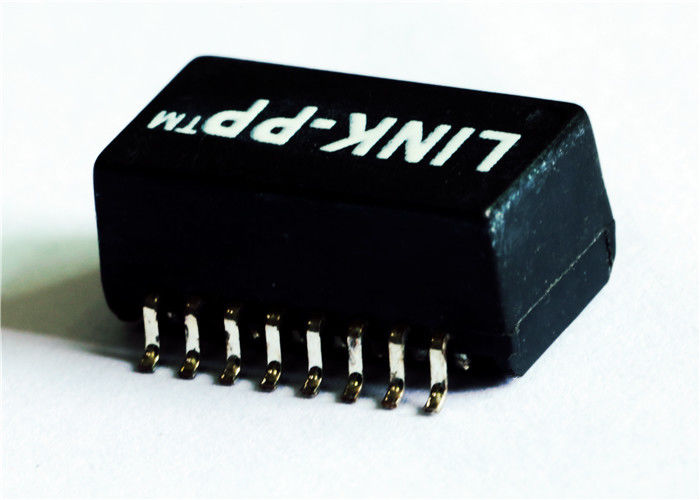

1:2.5 LP2023NL del magnete del porto di Ethernet di impulso E2023NL 10/100Base-T H2023NL singolo | |||
---|---|---|---|
TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
NOTE:
carte, maus, hub e motherboard.applications dell'adattatore 1.For
2.Designed per incontrare o superare IEEE802.3, specifiche 10BaseT
3.Available con le bobine d'arresto comuni di modo per soppressione di EMI
Pacchetto di 4.SMT, di THT, della IMMERSIONE ecc
lega per saldatura del picco di 5.RoHS " nl» che valuta 260℃%%P5℃.
6.OCL, Cww e LL sono misurati a 20 mVrms, 100KHz
