Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: 7490101120
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
7490101120 |
Applicazione: |
Trasformatore del Fe |
Giri il rapporto: |
1:1 |
Perni: |
16 |
HiPot: |
1500v |
Incrocio PN: |
LP41606NL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
7490101120 |
Applicazione: |
Trasformatore del Fe |
Giri il rapporto: |
1:1 |
Perni: |
16 |
HiPot: |
1500v |
Incrocio PN: |
LP41606NL |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

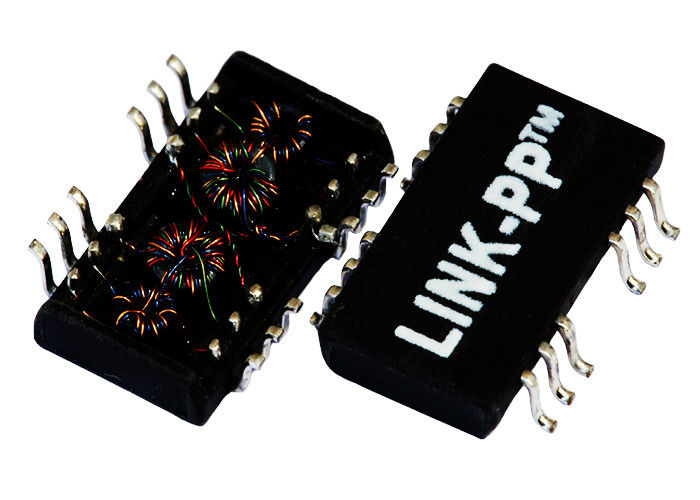

7490101120 / Modulo magnetico di basso profilo SMD del trasformatore di LP41606NL 10/100
| Incrocio 7490101120 | Scheda/prezzo/Specification/3D | 10/100 di trasformatore | Rapporto di giro di 1:1 | Incrocio LP41606NL |
Specifiche elettriche @ 25°C
1.Turns rapporto (%%P5%):
TX=1CT∶1CT RX=1CT∶1CT
2.OCL: 350uH MIN @100KHz/0.1V
perdita 3.Insertion:
0.3-100MHz: - 1.1dB MAX
4.Return perdita (TIPO di dB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO di dB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.CMR (TIPO di dB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms/0.5mA/60Sec.
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃
| Filtro dal trasformatore 13F-2010CNL PHT 20pins della doppia porta di 20PT1024X LF 10/100Base | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
modem), Lan-su-scheda madre (LOM), hub e commutatori.
vari rapporti di giri 2.With.
lega per saldatura del picco di 3.RoHS «nl» che valuta 260%%P5℃.
