Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: HX1225FNL/HX1225FNLT
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifica: |
HX1225FNL/HX1225FNLT |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri: |
1CT: 1CT |
Dimensione/dimensione: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifica: |
HX1225FNL/HX1225FNLT |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri: |
1CT: 1CT |
Dimensione/dimensione: |
12.70mm x 9.30mm x 6.20mm |
HiPot: |
1500v |
LINK-PP P/N: |
LP41654ANL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

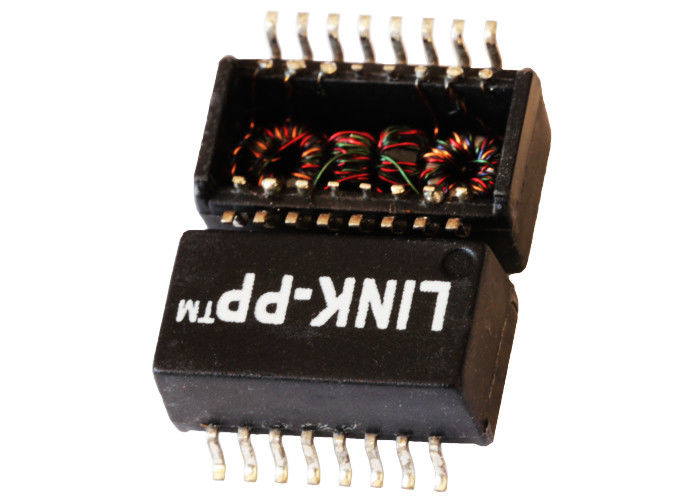

Trasformatore di isolamento del TU di 1:1 del MDL di Ethernet HX1225FNLT/di HX1225FNL 100Base-T
|
Impulso HX1225FNL/HX1225FNLT |
Scheda/prezzo/Specification/3D |
10/100 Trasformatore |
Incrocio LP41695ANL |
Specifiche elettriche @ 25°C
rapporto 1.Turns:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH MIN @100KHz, 0.1Vrms, a +25℃;
100uH MIN @100KHz, 0.1Vrms, a -45℃;
100uH MIN @100KHz, 0.1Vrms, a +95℃;
3.Isolation (ingresso/uscita):
1650Vrms, 6 secondi max
perdita 4.Insertion:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5.Return perdita (@100Ω):
TX: 0.5-40MHz: MIN di -18dB
60MHz: MIN di -14.5dB
80MHz: MIN di -12dB
RX: 0.5MHz: MIN di -18dB
40MHz: MIN di -10dB
60MHz: MIN di -8dB
80MHz: MIN di -6dB
conversazione 6.Cross:
30MHz: MIN di -45dB
60MHz: MIN di -35dB
100MHz: MIN di -30dB
temperatura 7.Operating: 0℃~70℃/-40℃~+85℃
| Supporto HX2326FNL della superficie dei trasformatori di impulso del MODULO 10/100B-T POE (+) SMD di HX2326NL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
modem), Lan-su-scheda madre (LOM), hub e commutatori.
vari rapporti di giri 2.With.
lega per saldatura del picco di 3.RoHS " nl» che valuta 260℃%%P5℃.
Trasformatore di isolamento del TU di 1:1 del MDL di Ethernet HX1225FNLT/di HX1225FNL 100Base-T
