Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: RoHS; UL file E484635 (per drawing)

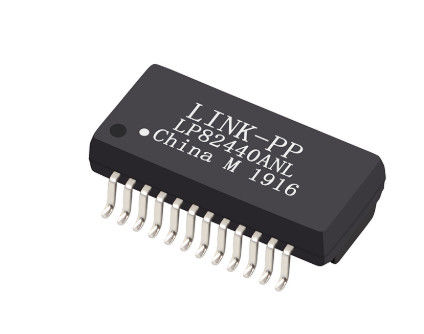

Numero di modello: LP82440ANL
Documento: LP82440ANL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: Contattaci per confermare
Prezzo: Request a quotation
Imballaggi particolari: Nastro e bobina
Tempi di consegna: Conferma disponibilità e tempi di consegna
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Codice articolo di riferimento: |
HN2436G |
Tipo di trasformatore: |
Modulo magnetico 1000Base-T |
Rapporto di curva: |
1TA:1TA ±5% |
Tipo di montaggio: |
Montaggio superficiale |
Hipot: |
1500 Vrm min |
Numero di parte fornito: |
LP82440ANL |
Temperatura: |
Da -40°C a +85°C |
Codice articolo di riferimento: |
HN2436G |
Tipo di trasformatore: |
Modulo magnetico 1000Base-T |
Rapporto di curva: |
1TA:1TA ±5% |
Tipo di montaggio: |
Montaggio superficiale |
Hipot: |
1500 Vrm min |
Numero di parte fornito: |
LP82440ANL |
Temperatura: |
Da -40°C a +85°C |
1Induttanza OCL:350 uH Min @ 100KHz 0.2V 8mA DC BIAS
2Induttanza di fuga:0.50uH Max @ 100KHz 0,2V
3. Capacità di avvolgimento:25PF TYP @ 100KHz 0,2V
4Resistenza a corrente continua:0.9Ω Max
5Ratio di rotazione:1CT:1CT±5%
6. Ritorno Perdita
0.5-30 MHz: - 18 dB Min
40 MHz: - 14,4 dB Min
50 MHz: - 13,1 dB Min
60-80 MHz: - 12,0 dB Min
100 MHz: - 10 dB Min
7.Perdita di inserimento:1-100MHz: -1,0dB MAX
8- Parliamo a croce.
60 MHz: - 45 dB Min
60 MHz: - 40 dB Min
100 MHz: -35 dB Min
9- Rifiuto di modalità comune:00,5-100 MHz - 20 dB Min
10Isolamento HI-POT:1500VAC 1min
11Temperatura di funzionamento:-40°C a +85°C
1. Progettato per i ricevitori Gigabit
2. Temperatura nominale di riflusso di picco 250 °C
3Magneti, progettati per il Gigabit PHY usato in background.
4- Conforme allo standard IEEE 802.3ab.
5Certificazione UL: numero di fascicolo E484635.
