Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: TS7010
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN.1: |
TS7010 |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri: |
1CT: 1CT |
Dimensione/dimensione: |
12.70mm L x7.15mm W |
HiPot: |
1500v |
produzione di massa: |
LP356SMNLE |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
TS7010 |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Rapporto di giri: |
1CT: 1CT |
Dimensione/dimensione: |
12.70mm L x7.15mm W |
HiPot: |
1500v |
produzione di massa: |
LP356SMNLE |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

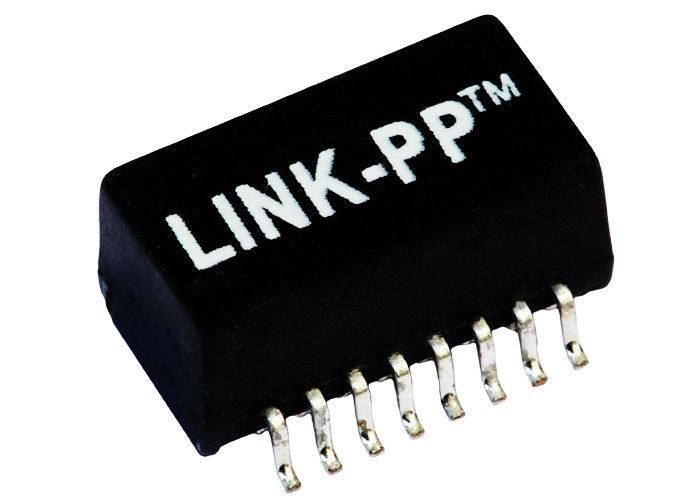

Bothhand TS7010 |
Incrocio LP356SMNLE |
trasformatore 10B |
Scheda/prezzo/Specification/3D |
Caratteristica
16 pacchetto di PIN SMD a soddisfacente rispetto a IEEE 802,3
standard.
Con la bobina d'arresto comune per incontrare il FCC classifichi la B & CISPR B.
Il modello è a disposizione per collegare mediante interfaccia a 10 ricetrasmettitori di BASE-T.
Compatibile con i processi del forno di IR.
Specifiche elettriche @ 25°C
rapporto 1.Turns:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: MIN 350uH
@100KHz, 0.1V, 8mADC di sbieco.
perdita 3.Insertion:
1-100MHz: - 1.15dB MAX
4.Return perdita (MIN di dB):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - MIN 38dB
6.CMRR: 1-100MHz: - TIPO 40dB
7.Hi-Pot: 1500Vrms @0.5mA
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃
TRASFORMATORE 10 BASE-T SMD di ETHERNET di Bothhand TS7010 con la bobina d'arresto comune | |||
---|---|---|---|
H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
7490101120 | H2001DG | LP41606NL | S553-6500-44 |
H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
modem), Lan-su-scheda madre (LOM), hub e commutatori.
vari rapporti di giri 2.With.
lega per saldatura del picco di 3.RoHS " nl» che valuta 260℃%%P5℃.
