Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H4P041NX-LF
Termini di trasporto & di pagamento
Quantità di ordine minimo: 13/573/2288pcs
Prezzo: $0.06-$1.2
Imballaggi particolari: T&R
Tempi di consegna: In borsa entro 3 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
P/n: |
H4P041NX LF |
Tipo di trasformatore: |
Dip Lan Transformer |
Rapporto di curva: |
1CT: 1CT |
Dimensione: |
37,8 mm L x 10,5 mm W x 7,8 mm H |
hipot: |
1500 Vrms |
Produzione di massa: |
LP40453PNL |
Rohs: |
SÌ |
Porta: |
4 |
P/n: |
H4P041NX LF |
Tipo di trasformatore: |
Dip Lan Transformer |
Rapporto di curva: |
1CT: 1CT |
Dimensione: |
37,8 mm L x 10,5 mm W x 7,8 mm H |
hipot: |
1500 Vrms |
Produzione di massa: |
LP40453PNL |
Rohs: |
SÌ |
Porta: |
4 |
|
Bothhand H4P041NX LF |
Cross LP40453PNL |
HN4264VG |
Scheda tecnica/Prezzo/Specifiche/3D |

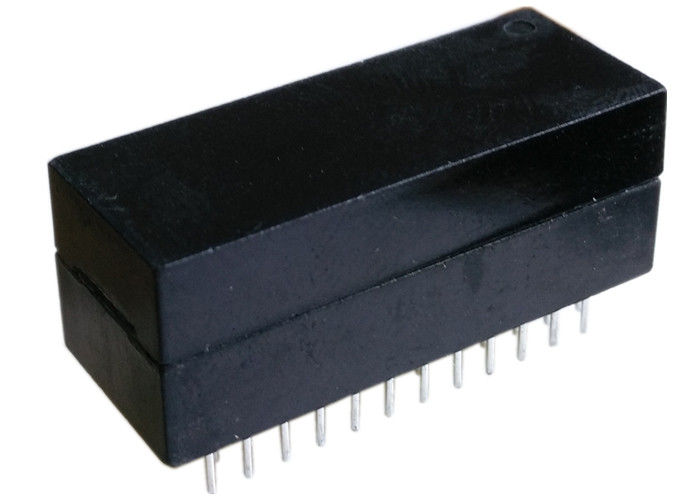

Il H4P041NX LF è un trasformatore magnetico LAN quad-port 10/100Base-TX progettato per fornire un'eccellente integrità del segnale, la soppressione delle EMI e la compatibilità PHY. È pienamente conforme agli standard IEEE 802.3 e presenta un OCL minimo di 350 µH con polarizzazione di 8 mA. Questo trasformatore è ideale per apparecchiature di rete Ethernet come switch, hub, router e sistemi LAN embedded.
| Parametro | Valore |
|---|---|
| Codice articolo | H4P041NX LF |
| Rapporto di spire (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (µH Min) | 350 @100KHz, 0.1V, polarizzazione DC di 8 mA |
| Perdita di inserzione (dB Max) | -1.2 @ 1–100 MHz |
| Hi-Pot (Vrms) | 1500 |
| Perdita di ritorno (dB Min) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| Diafonia (dB Min) | -35 (30–60 MHz), -30 (60–100 MHz) |
| CMR (dB Min) | -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz) |
| Modulo Quad Port Both-hand H4P041NX LF 10/100Base-TX Lan Magnetic To All PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. Soddisfa tutti gli standard IEEE, incluso OCL 350uH con polarizzazione di 8mA
2. Canali TX e RX simmetrici per la capacità auto MDI/MDIX
3. Per le parti conformi a RoHS, aggiungere il suffisso NL
4. RoHS "NL" valutazione di saldatura di picco 235℃.
