Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H1602PR
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
PN: |
H1602PR |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Gira il rapporto: |
1CT: 1CT |
Dimensione/dimensione: |
14mm L x7.8mm W |
Hipot: |
1500V |
Fabbricazione in serie: |
LP41604ANL |
PN: |
H1602PR |
Tipo del trasformatore: |
Interfaccia di dati e di isolamento |
Gira il rapporto: |
1CT: 1CT |
Dimensione/dimensione: |
14mm L x7.8mm W |
Hipot: |
1500V |
Fabbricazione in serie: |
LP41604ANL |
|

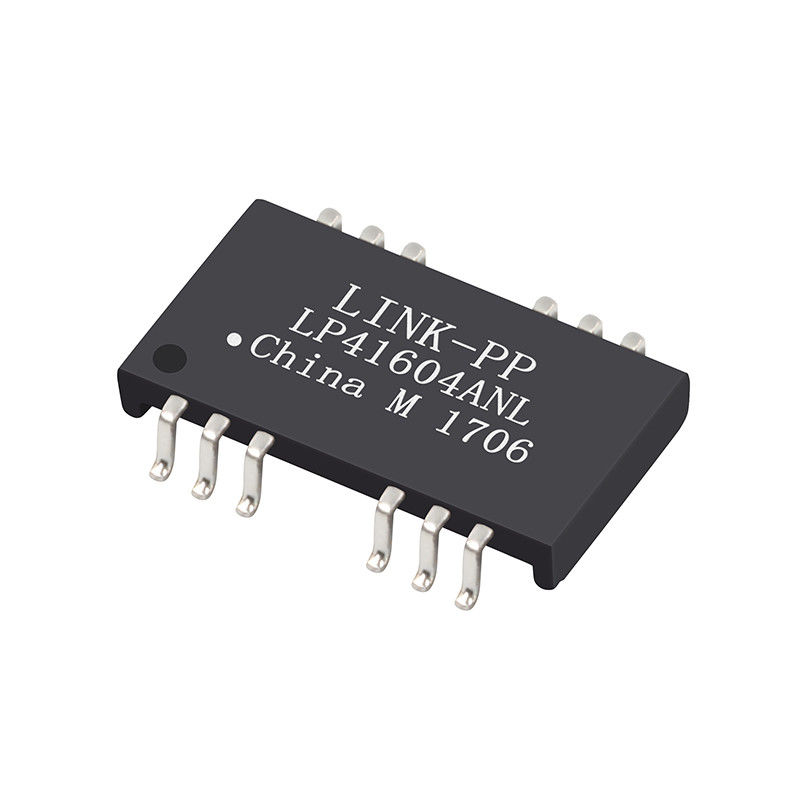

H1602PR |
Incrocio LP41604ANL |
10/100B |
Scheda/prezzo/Specification/3D |
Caratteristica
Progettazioni magnetiche di H1602PR per sostenere ogni PHY. LP41604ANL
Aderisce a IEEE 802,3 norme compreso 350 uH il min OCL con polarizzazione 8mA.
Aderisca all'requisito-intero CD del numero del pezzo di RoHS, nessun Hg,
Nessun Cr6+, nessun PBB e PBDE e nessun Pb sui perni esterni.
Specifiche elettriche @ 25°C
1.Turn rapporto (%%P3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH MIN @ 100KHz 0.1V
perdita 3.Insertion:
-1.1dB MAX @ 1-100MHz
perdita 4.Return:
MIN @ 1-30MHz di -16dB
MIN @ 30-60MHz di -12dB
MIN @ 60-100MHz di -10dB
conversazione 5.Cross:
MIN @ 1-30MHz di -40dB
MIN @ 30-60MHz di -35dB
MIN @ 60-100MHz di -30dB
rifiuto di modo 6.Common:
MIN @ 1-50MHz di -30dB
MIN @ 50-150MHz di -20dB
prova 7.Hipot: 1500Vrms
gamma di temperature 8.Operating: -40℃ a +85℃.
| Trasformatore LP41604ANL 10/100B PHY di impulso di Ethernet di H1602PR compatibile | |||
|---|---|---|---|
| H4P041NX SE | C855-2B4R-54 | H4P041NX SE | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX SE | H4P041NX SE |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X SE | H4P041NX SE | 0895-2X6R-GK |
| H1602PR | H4P041NX SE | S560-6600-GG | 12PS6121C SE |
| 7490101120 | TGS110-MT1NCRL | H4P041NX SE | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX SE |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX SE | 12PS6121C SE | LP41604ANL |
NOTE:
1.Designed all'applicazione di sostegno, quali il SOHO (ADSLmodems), la Lan-su-scheda madre (LOM), il hub e Commutatori.
specificazione di 2.Meets IEEE 802,3.
la temperatura di riflusso 3.Maximum è 260℃, 10s, 3 volte.
