| numero parte: | ARJE-0031 | LED: | La GY |
|---|---|---|---|
| Munafactuer originale: | LINK-PP | Applichi: | 10/100Base-Tx |
| Termine: | Saldatura | Ciao-Vaso: | 1500v |
| Punto culminante: | Connettori impilati RJ45,presa magnetica rj45 |
||
| ARJE-0031 | Porto di rete Rj45 | 10/100Base-T | Connettori modulari Rj45 |
• Supporti 10/100 di base-Tapplications
• Fornisce il condizionamento di segnale, la soppressione di EMI e l'isolamento del segnale.
• Soddisfacente rispetto alla norma di IEEE802.3U
• 350uH minimo OCL con la corrente di polarizzazione 8mA
• Rendimento elevato per soppressione massima di EMI
• Alta affidabilità – 750 accoppiamenti/che unmating ciclano
• Progettato per la maggior parte dei produttori principali di PHY IC quale Broadcom, Marvell, Microsemi.
SPECFICATIONS ELETTRICO: @25℃
1.Inductance: min 350uH
@ 100KHz, 0.1V, POLARIZZAZIONE di CC 8mA
2.Turns rapporto (±2%):
TX=1CT: 1 RX=1CT: 1
perdita 3.Insertion:
1-100MHz: - 1.0dB massimo
4.Return perdita (carico 100Ω):
1-30MHz: - min 18dB
30-60MHz: - min 16dB
60-80MHz: - min 12dB
80-100MHz: - min 10dB
5.Crosstalk:
1-100MHz: - min 30dB
rifiuto di modo 6.Common:
1-100MHz: - min 30dB
7.HI-POT: 1500Vrms min @60Hz
gamma di temperature 8.Operating: 0℃ a 70℃/-40℃ a 85℃
| ARJE-0031 Rj45 con il connettore di Ethernet monted PWB del trasformatore 10/100M di magnetica | ||
|---|---|---|
| ARJ11B-MASAM-MU2 | ARJ12A-MASD-A-B-EMU2 | ARJ11D-MASB-B-A-GMU2 |
| ARJ11B-MASAN-LU2 | ARJ12A-MASD-A-B-FMU2 | ARJ11D-MCSC-LU2 |
| ARJE-0031 | ARJ12A-MCSD-MU2 | ARJ11D-MDSD-A-B-ELT2 |
| ARJ11B-MESCB-A-B-ELT2 | ARJ14A-MASA-MU2 | ARJ11D-MDSD-A-B-FLT2 |
| ARJ11B-MASCB-LT2 | ARJE-0031 | ARJ11D-MDSD-A-B-GLT2 |
| ARJ11B-MBSCB-A-B-ELT2 | ARJ14A-MASC-MU2 | ARJ11D-MCSD-LT2 |
| ARJ11B-MDSBQ-MU2 | ARJ14A-MASD-A-B-EMU2 | ARJ11D-MDSE-A-B-EMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJ14A-MASD-A-B-FMU2 | ARJ11D-MDSE-A-B-FMU2 |
| ARJ11B-MASBQ-MU2 | ARJ14A-MASD-MU2 | ARJ11D-MDSE-A-B-GMU2 |
| ARJ11B-MBSBQ-A-B-EMU2 | ARJ14A-MBSA-MU2 | ARJ11D-MASE-A-B-EMU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJ14A-MBSB-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ14A-MBSC-MU2 | ARJ11D-MASE-A-B-GMU2 |
| ARJ11B-MASBR-QU2 | ARJ14A-MBSD-A-B-EMU2 | ARJ11D-MDSG-B-A-EMU2 |
| ARJ11B-MFSBR-A-A-EQU2 | ARJ14A-MBSD-A-B-FMU2 | ARJ11D-MDSG-B-A-FMU2 |
| ARJ11B-MDSAO-LU2 | ARJE-0031 | ARJ11D-MDSG-B-A-GMU2 |
| RJ11B-MESAO-A-B-ELU2 | ARJ14A-MBSD-A-B-EMU2 | ARJ11D-MASG-B-A-EMU2 |
| ARJ11B-MESAO-A-A-ELU2 | ARJ21A-MCSA-LU2 | ARJ11D-MASG-B-A-FMU2 |
| ARJ11B-MASAO-LU2 | ARJ21A-MCSB-MU2 | ARJ11D-MASG-B-A-GMU2 |
| RJ11B-MBSAO-A-B-ELU2 | ARJ21A-MCSC-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ21A-MCSD-MU2 | ARJ11D-MASG-A-A-FMU2 |
| ARJ11B-MFSAO-BA-A-GLU2 | ARJ21A-MBSD-A-B-EMU2 | ARJ11D-MASG-A-A-GMU2 |

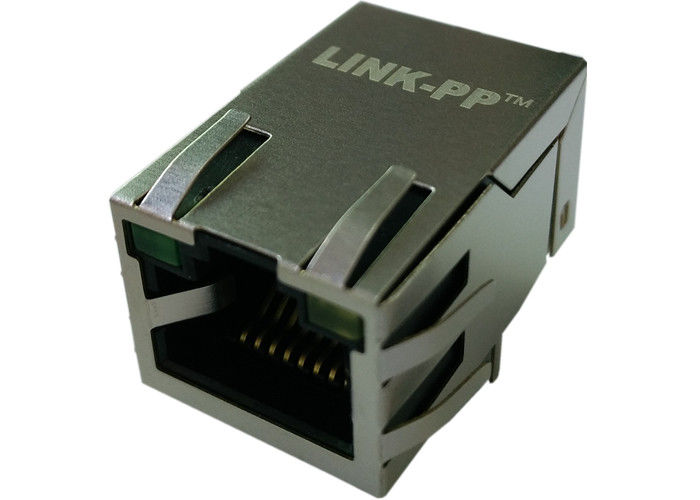

ARJE-0031 Rj45 con il connettore di Ethernet monted PWB del trasformatore 10/100M di magnetica
ARJE-0031 Rj45 con magnetica
