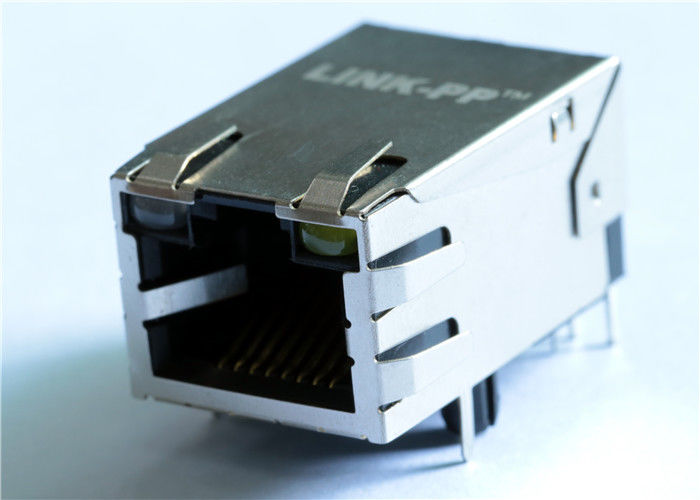

RJMG163128101NR Magjack Rj45 con la lan integrata 10/100mbps del LED e di magnetica



Specifiche di RJMG163128101NR/schede/PDF/sostituzione/prezzo dell'incrocio

LINK-PP LPJ2011KGNL fatto nella parte di equivalente della Cina

VERIFICHI LE NOTE (25±5℃)

1.TR: (100KHz, 100mV);
  TX=1CT∶1CT ±3% RX=1CT∶1CT ±3%



2.LX: (polarizzazione di 100KHz, di 100mV, di 8mA, di CC)
  PERNI: (P1, P3), (P4, P6) MIN DI =350UH
3.HIPOT:
  PERNI (P1, P2, P3) (J1, J2) A =1500VRMS
  PERNI (P4, P5, P6) (J3, J6) A =1500VRMS
PERDITA 4.INSERTION:
  -1.0dB MAX @ 1.0MHz A 65MHz
PERDITA 5.RETURN:
  MIN @ 1MHz di -20dB A 10MHz
  MIN @ 10MHz di -16dB A 30MHz
  MIN @ 30MHz di -12dB A 60MHz
  MIN @ 60MHz di -10dB A 100MHz
CONVERSAZIONE 6.CROSS:
  MIN @ 1MHz di -40dB A 30MHz
  MIN @ 30MHz di -35dB A 60MHz
  MIN @ 60MHz di -30dB A 100MHz
7.COMMON Al RIFIUTO di MODO COMUNE:
  MIN @1MHz di -30dB A 50MHz
  MIN @50MHz di -20dB A 150MHz
temperatura 8.Operating: 0℃~70℃.





RJMG163128101NR Magjack Rj45 con la lan integrata 10/100mbps del LED e di magnetica



NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
  modem), Lan-su-scheda madre (LOM), hub e commutatori.
specificazione di 2.Meets IEEE 802,3
materiali 3.Connector:
  Abitazione: PBT+30%G.F termoplastico UL94V-0
  Contatto: Bonzo C5210R-EH Thickness=0.35mm del fosforo
  Perni: Ottone C2680R-H Thickness=0.35mm
  Schermo: SUS 201-1/2H Thickness=0.2mm
  Deposito per contatto: Oro minimo 6 milionesimi di pollice. Nell'area di contatto.
temperatura di punta della lega per saldatura 4.Wave: 265℃ massimo
  Tempo di temperatura di punta della lega per saldatura di Wave: Sec 5 massima



RJMG163128101NR
