Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: LPJ4012CNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Numero del pezzo: |
SI-60136-F |
Fabbricazione in serie: |
SI-60136-F |
Munafactuer originale: |
LINK-PP |
applicazione: |
10/100Base-T |
Famiglia: |
Prese con magnetica |
Mouting: |
IMMERSIONE/entrata superiore |
Numero del pezzo: |
SI-60136-F |
Fabbricazione in serie: |
SI-60136-F |
Munafactuer originale: |
LINK-PP |
applicazione: |
10/100Base-T |
Famiglia: |
Prese con magnetica |
Mouting: |
IMMERSIONE/entrata superiore |
| Belfuse SI-60136-F | Connettore di Stewart | Gigabit superiore dell'entrata Rj45 | Entrata verticale Rj45 |
SI-60136-F Belfuse Cross/PDF/datasheet/Price/3D/Cross

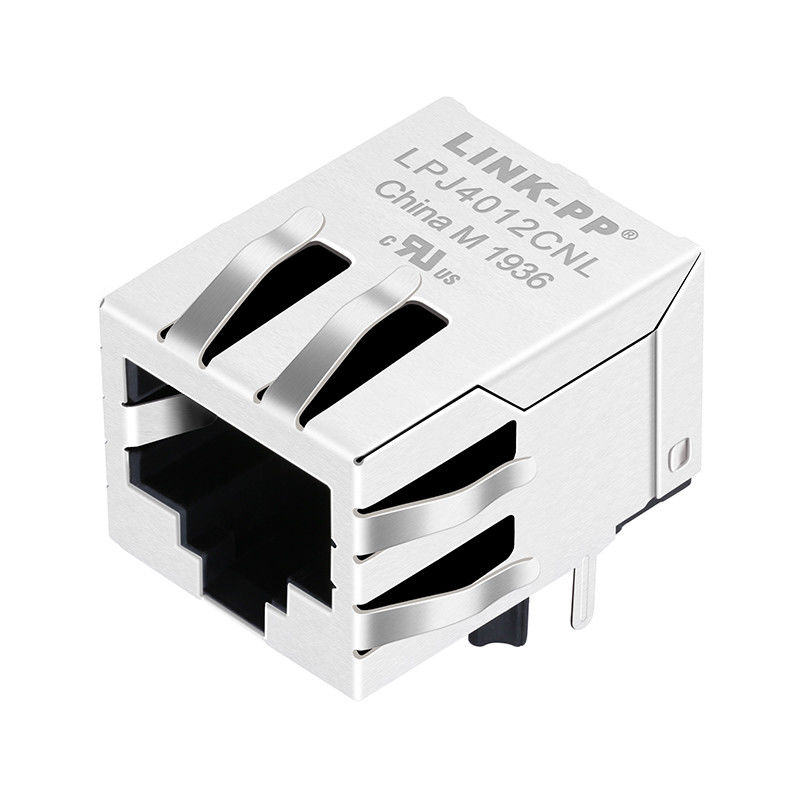

MagJack® ha integrato le prese modulari di magnetica
Connettori modulari - prese con magnetica
10/100 di base-t, AutoMDIX
Attraverso il foro
Angolo di 90° (destra)
Non contiene il LED
Schermato, dito di EMI
SPECFICATIONS ELETTRICO @25℃
1.Turn rapporto (%%P2%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL: MIN 350uH
polarizzazione di CC di @100KHz/0.1V 8mA
perdita 3.Insertion:
-1.0dB MAX @ 1.0-100MHz
perdita 4.Return:
MIN @ 1-30MHz di -18dB
MIN @ 30-60MHz di -15dB
MIN @ 60-80MHz di -12dB
MIN @ 80-100MHz di -10dB
conversazione 5.Cross:
MIN @ 30MHz di -40dB
MIN @ 60MHz di -35dB
MIN @ 100MHz di -30dB
rifiuto di modo 6.Common:
MIN @ 30MHz di -40dB
MIN @ 60MHz di -35dB
MIN @ 100MHz di -30dB
prova 7.Hipot: 1500Vrms
gamma di temperature 8.Operating: -40℃ A +85℃
| Tutti i prezzi sono nei dollari americani. | ||||||||||||||||||||||||||||||||
| Numero del pezzo di LINK-PP | LPJ4012CNL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Quantità disponibile | Azione di LINK-PP: 1200 | |||||||||||||||||||||||||||||||
| Produttore |
Connettore di LINK-PP |
|||||||||||||||||||||||||||||||
| Numero del pezzo di produttore |
=> SI-60136-F DI LPJ4012CNL |
|||||||||||||||||||||||||||||||
| Descrizione | Connett. MAGJACK 1PORT 100 BASE-T | |||||||||||||||||||||||||||||||
| Stato senza piombo/stato di RoHS | Senza piombo/RoHS compiacente | |||||||||||||||||||||||||||||||
| Livello (MSL) di sensibilità di umidità | 1 (illimitato) | |||||||||||||||||||||||||||||||
| Bel magnetico RJ45 - di angolo di SI-60136-F 90° moduli di connettore integrati MagJack | ||
|---|---|---|
| SI-60136-F | Connettore di Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | SI-60136-F | SI-60136-F |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| SI-60136-F | ARV11-3689 | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| SI-60136-F | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3824I | ARJ11D-MBSL-A-DA-HLU2 |
NOTE:
1.Designed all'applicazione di sostegno, quali il SOHO (modem di ADSL), la Lan-su-scheda madre (LOM), il hub ed i commutatori.
specificazione di 2.Meets IEEE 802,3
materiali 3.Connector:
Abitazione: UL94V-0 termoplastico
Contatto/schermo: Lega di rame
Placcatura dello schermo: Nichel
Deposito per contatto: Oro minimo 6 milionesimi di pollice. Nell'area di contatto.
temperatura di punta della lega per saldatura 4.Wave: 265℃ massimo
Tempo di temperatura di punta della lega per saldatura di Wave: Un massimo di 5 sec.
