Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 47F-1205GYD2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive & Competitive
Imballaggi particolari: 50 pc in 1 vassoio, 24tray in 1 cartone, che è 32*30*31, 9 CHILOGRAMMI (1200pcs) di ogni cartone
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
numero parte: |
47F-1205GYD2 |
produzione di massa: |
47F-1205GYD2 |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100Base-T |
Famiglia: |
Prese con magnetica |
Mouting: |
IMMERSIONE/entrata della cima |
numero parte: |
47F-1205GYD2 |
produzione di massa: |
47F-1205GYD2 |
Munafactuer originale: |
LINK-PP |
Applicazione: |
10/100Base-T |
Famiglia: |
Prese con magnetica |
Mouting: |
IMMERSIONE/entrata della cima |

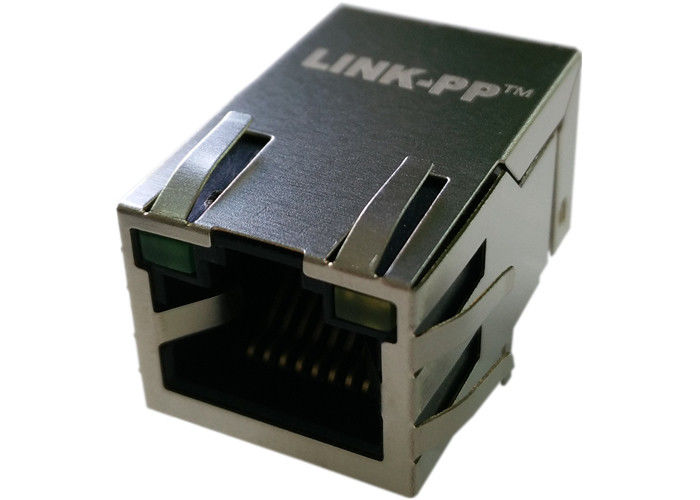

| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100Mbps | RJ45 con magnetica interna |
47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross
MODULO MAGNETICO DELLA PRESA W ITH DI RJ45 10/100 BASE-T
CARATTERISTICHE
linguetta-Su del ● 1X1, 1" lungamente RJ45 con magnetica interna
versioni del perno di segnale del perno dei ● 8 o 6 disponibili
● disponibile con e senza il LED
● adatto a CAT 5 & cavo di Ethernet veloce 6 o migliore UTP
La magnetica interna del ● è 100% provato elettricamente a HI-POT e funzionalità
minimo OCL del µH del ● 350 con la corrente di polarizzazione di 8 mA
● riconosciuto dall'UL 60950-1
Materiale dell'alloggio:
MATERIALE: COLORE STANDARD UL94V-0 del NYLON GF (Fr50): Il NERO
Materiale dell'inserzione:
MATERIALE: Potenziale d'ossido-riduzione del Phos-bronzo C5210---spessore di 0.35mm
Inserzione – PBT GF UL94V-0
1.PLATING (1) NICHEL
2.PLATING (2) 100%Sn
3.PLATING (3) ORO (3u " ~50u»)
Materiale di piatto: UL 94V-0 di PBT GF
Materiale della spina:
MATERIALE: Phos-bronzo C5191---spessore di 0.35mm
1.PLATING (1) NICHEL
2.PLATING (2) 100%Sn
Protezione del materiale: NICHEL D'OTTONE DI PLACCATURA C2680
Durata di funzionamento: MINIMO 750 cicli.
Ambientale
Impiegati di stoccaggio: - 40℃TO +85℃
Impiegati di funzionamento: 0℃TO +70℃
COMPAGNI CON LA SPINA MODULARE ADEGUATAMENTE ALLA PARTE 68, SUBPARTF DEL FCC
| 47F-1205GYD2 RJ45 10/100 BASE-T Jack con il modulo magnetico 1CT: 1CT gira il rapporto | ||
|---|---|---|
| 47F-1205GYD2 | Connettore di Stewart | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- A-B-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- B-A-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- B-A-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- A-A-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-B-A-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-A-B-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-A-B-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-A-B-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-B-A-EMU2 | ARJ11D-MDSG-B-A-XMU2 |
| ARJ11B-MBSCB-A-B-ELT2 | SI-60136-F | ARJ11D-MASG-B-A-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-A-B-EMU2 | ARJ11D-MASG-A-A-XMU2 |
| ARJ11B-MESBQ-A-B-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-B-A-EMU2 | ARJ11D-MDSH-A-B-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-A-B-EMU2 | ARJ11D-MASH-B-A-XLU2 |
| ARJ11B-MFSBQ-A-A-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
VERIFICHI LE NOTE (25±5℃)
1.TR: (100KHZ, 0.1V);
TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (polarizzazione di 100KHz, di 100mV, di 8mA, di CC)
PERNI: (P1, P2), (P7, P8) MIN DI =350UH
3.HIPOT:
PERNI (P1, P3, P2) (J1, J2) A =1500VAC PER 60 SECONDI
PERNI (P7, P6, P8) (J3, J6) A =1500VAC PER 60 SECONDI
PERDITA 4.INSERTION:
-1.0dB MAX @ 1.0MHz A 65MHz
PERDITA 5.RETURN:
MIN @ 1MHz di -20dB A 10MHz
MIN @ 10MHz di -16dB A 30MHz
MIN @ 30MHz di -12dB A 60MHz
MIN @ 60MHz di -10dB A 100MHz
CONVERSAZIONE 6.CROSS:
MIN @1MHz di -40dB A 30MHz
MIN @30MHz di -35dB A 60MHz
MIN @60MHz di -30dB A 100MHz
7.COMMON Al RIFIUTO di MODO COMUNE:
MIN @1MHz di -30dB A 50MHz
MIN @50MHz di -20dB A 150MHz
TEMPERATURA 8.OPERATING: 0℃~70℃.
47F-1205GYD2
