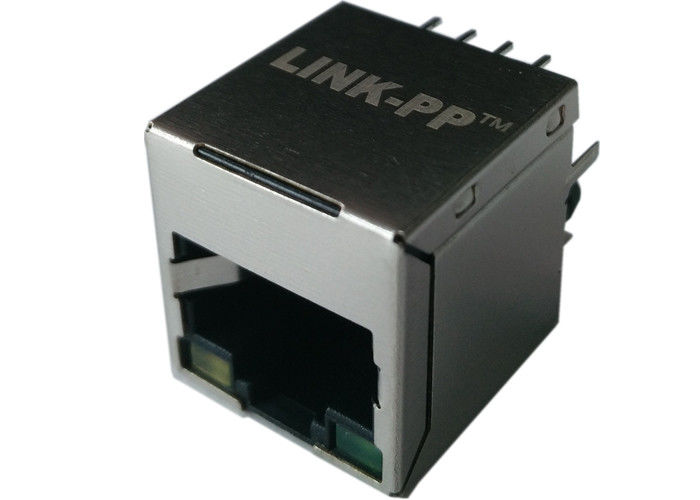

Incrocio verticale 51F-1203GYD2NL del connettore dell'entrata 10/100BT 180° della cima di LPJD0012BENL RJ45 Jack

Incrocio verticale 51F-1203GYD2NL del connettore dell'entrata 10/100BT 180° della cima di LPJD0012BENL RJ45 Jack


51F-1203GYD2NL Cross/PDF/datasheet/Price/3D/Crosslink-PP LPJD0012BENL


• Progettazioni magnetiche per sostenere ogni PHY
• Rispetti o superi le norme di IEEE 802,3 e dell'ANSI X3.263
• Compreso 350uH il min OCL con 8mA di sbieco
• Isolamento minimo 1500Vrms per requisito di IEEE 802,3

VERIFICHI LE NOTE (25±5℃)
1.TR: (100KHz, 0.1V);
  TX=1CT: 1CT ±2% RX=1CT: 1CT ±2%P2.LX: (polarizzazione di 100KHz, di 100mV, di 8mA, di CC)
  PERNI: (R1-R3), (R4-R6) MIN DI =350UH
filtro 3.Transmitter & ricevitore a filtro:
  Impedenza passa-basso 100Ω dell'equilibrio
4.HIPOT:
  Input (R1-R3) ad uscita (C1-C2): 1500VAC 60sec
  Input (R4-R6) ad uscita (C3-C6): 1500VAC 60sec
PERDITA 5.INSERTION:
  -1.0dB MAX @ 1.0MHz A 100MHz
PERDITA 6.RETURN:
  MIN @ 1.0MHz di -18dB A 30MHz
  MIN @ 30MHz di -16dB A 60MHz
  MIN @ 60MHz di -12dB A 80MHz
CONVERSAZIONE 7.CROSS:
  MIN @1.0MHz di -30dB A 100MHz
RIFIUTO di MODO 8.COMMON:
  MIN @1.0MHz di -30dB A 100MHz
TEMPERATURA 9.OPERATING: 0℃~70℃.
    NOTE:
1.Designed all'applicazione di sostegno, come SOHO (ADSL
  modem), Lan-su-scheda madre (LOM), hub e commutatori.
specificazione di 2.Meets IEEE 802,3
materiali 3.Connector:
  Abitazione: UL94V-0 termoplastico
  Contatto/schermo: Lega di rame
  Placcatura dello schermo: Nichel
  Deposito per contatto: Oro minimo 6 milionesimi di pollice. Nell'area di contatto.
temperatura di punta della lega per saldatura 4.Wave: 265℃ massimo
  Tempo di temperatura di punta della lega per saldatura di Wave: Sec 5 massima


51F-1203GYD2NL 180 modulo magnetico verticale LPJD0012BENL del ° RJ45 Jack 10/100BT
