5-2301994-4 RJ45 Magjack industriale con magnetismo integrato

Caratteristiche del connettore RJ45 a porta singola 5-2301994-4:

1. Caratteristiche del tipo di prodotto

• Tipo di interfaccia modulare Jack & Plug: RJ45 con magnetismo integrato
• Stile di connettore modulare: Jack
• Opzioni di messa a terra: PCB e pannelli a terra
• Connettore e terminali di contatto per: circuito stampato

2. Caratteristiche di configurazione

• Tipo di indicatore: senza LED
• Configurazione della porta: 1 x 1 porta singola
• Densità di contatto del connettore: standard
• Numero di posizioni: 8
• Numero di posizioni caricate: 8
• Orientazione del montaggio del PCB: angolo retto
• Numero di tab PCB a terra: 2
• Numero di schede di terra del pannello: 6
• Posizione del pannello a terra: in alto e lateralmente

3Caratteristiche del corpo

• Materiale dello scudo: ottone
• Materiale di rivestimento dello scudo: nichel
• Orientazione del lucchetto Jack modulare: standard - lucchetto in basso
• Profil del connettore: standard
• Posizionamento della scheda PCB: 3,05 mm [.12 in ]
• Finitura di rivestimento dello scudo: opaca
• Materiale isolante: LCP
• Materiale per le caratteristiche di ritenzione dei PCB: LCP

4. Caratteristiche di contatto

• Materiale di rivestimento della zona di terminazione del contatto del PCB: stagno
• Materiale di rivestimento di sottocoperta: nichel
• Materiale di rivestimento della zona di terminazione del contatto del PCB Finitura: opaca
• Materiale di rivestimento della zona di accoppiamento di contatto: oro
• Materiale di base di contatto: lega di rame
• Spessore della superficie di accoppiamento di contatto: 0,76 μm [ 30 μin ]

5. Caratteristiche di chiusura

• Metodo di chiusura: tramite buco - saldatura

6. Caratteristiche dell'abitazione

• Luogo di entrata dell'accoppiamento: lato
• Colore della carcassa: nero
• Materiale di alloggiamento: LCP (polimero a cristalli liquidi)

- Sì.

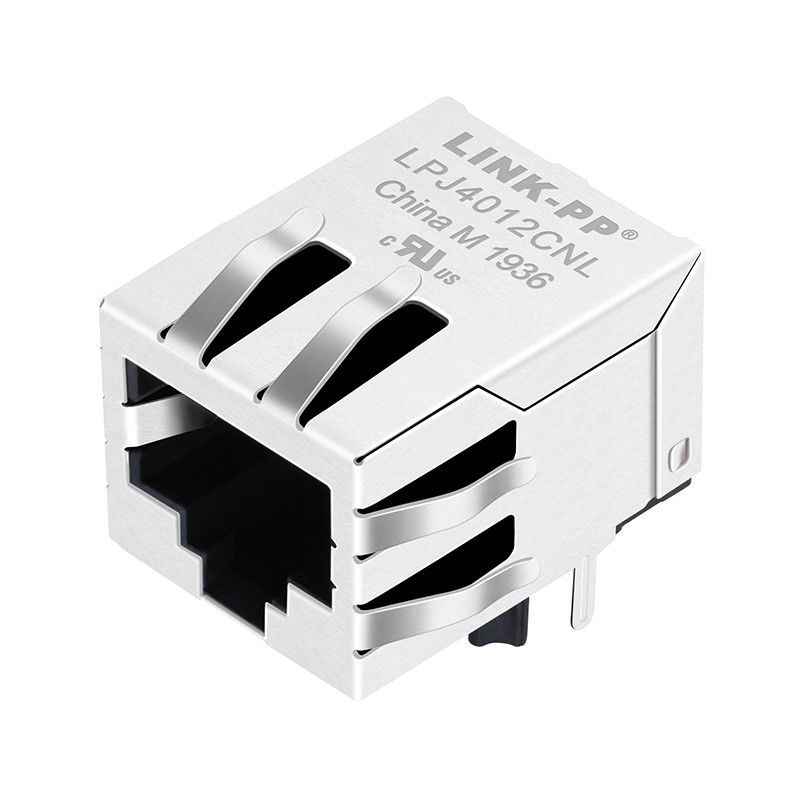

5-2301994-4 ((LPJ4012CNL) Specifiche e scheda dati:
