Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: H5009FNL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifica: |
H5009FNL |
No parte: |
LP5015ANL |
Famiglia: |
trasformatore di Ethernet di gigabit |
Montaggio: |
smd |
Perni: |
24 perni |
campioni: |
Disponibile libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifica: |
H5009FNL |
No parte: |
LP5015ANL |
Famiglia: |
trasformatore di Ethernet di gigabit |
Montaggio: |
smd |
Perni: |
24 perni |
campioni: |
Disponibile libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

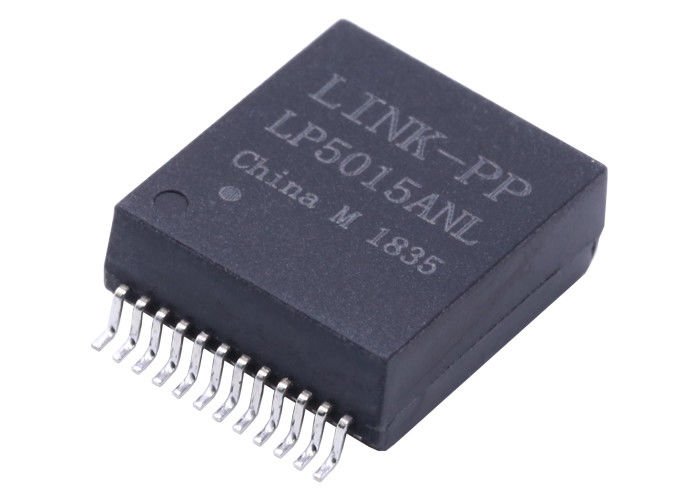

| Singolo porto, 1000 moduli del trasformatore di Ethernet di BASE-T, SMD, Rohs | |
| Numero del pezzo di LINK-PP | LP5015ANL |
| Velocità | 1000BASE-T |
| Numero dei porti | SINGOLO |
| Applicazione - lan | ETHERNET (non PoE) |
| Pacchetto | SMD |
| Temperatura | - 40 + a 85 |
| AutomDX | SÌ |
| Commento | STESSI DELLA VERSIONE DELLA NL |
| Configurazione RX | T, C, S |
| Configurazione TX | T, C, S |
| Costruzione | STRUTTURA APERTA |
| I centri per porto | 8 |
| Altezza del pacchetto (pollici) | 0,225 |
| Altezza del pacchetto (millimetro) | 5,72 |
| Lunghezza del pacchetto (pollici) | 0,740 |
| Lunghezza del pacchetto (millimetro) | 18,80 |
| Larghezza del pacchetto (pollici) | 0,537 |
| Larghezza del pacchetto (millimetro) | 13,64 |
| Rapporto RX di giri | 1CT: 1CT |
| Rapporto TX di giri | 1CT: 1CT |
|
Specificazione elettrica @25℃ 1.OCL (100KHz, 0.1Vrms, 8mA): 350uH rapporto 2.Turns: 1CT: 1CT perdita 3.Insertion: 1-100MHz: - 1.0dB massimo 4.Return perdita (min di dB): 1-40MHz: - 18 60MHz: - 14 80MHz: - 12 100MHz: - 10 5.Crosstalk (min di dB): 30MHz: - 43 60MHz: - 37 100MHz: - 33 6.CMR: 0.1-100MHz: - tipo 40dB tensione 7.Isolation: 1500Vrms temperatura 8.Operating: -40℃~+85℃. |
