Serie: |
Connettore RJ45 con magneti integrati 10/100 Base-T |
Perdita di inserimento:: |
-1,0dB MAX @1-65MHz |
Gira il rapporto RX: |
1CT:1CT |
Gira il rapporto TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1min |
Temperatura di esercizio: |
0°C a +70°C |
Serie: |
Connettore RJ45 con magneti integrati 10/100 Base-T |
Perdita di inserimento:: |
-1,0dB MAX @1-65MHz |
Gira il rapporto RX: |
1CT:1CT |
Gira il rapporto TX: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1min |
Temperatura di esercizio: |
0°C a +70°C |

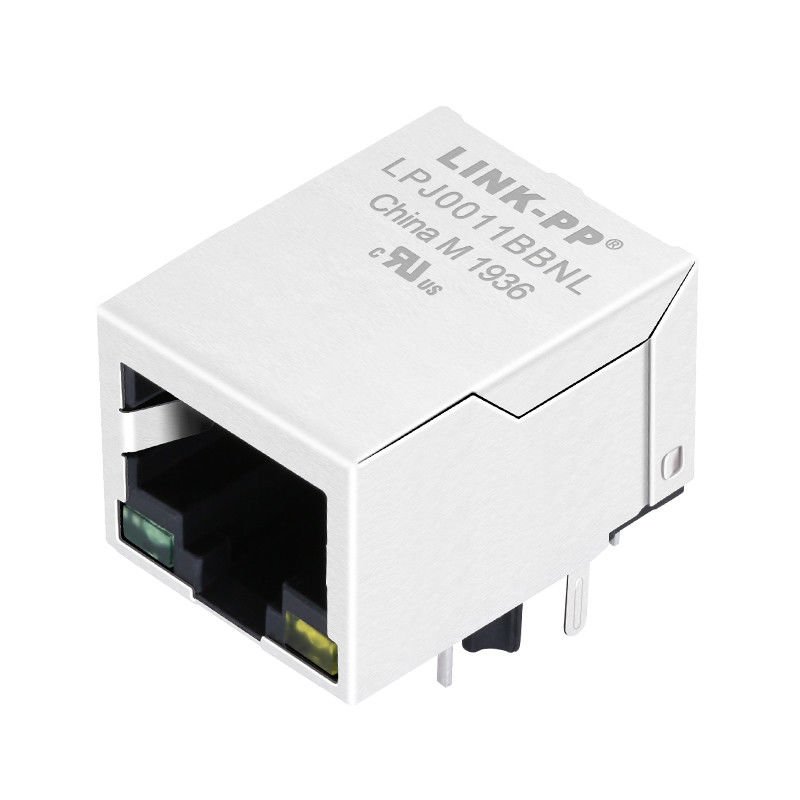

JKM-0009NL LPJ0011BBNL Jack modulare RJ45 a porta singola con magnetici integrati 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL Fast Ethernet 10/100Mbps
Trasformatore RJ45 connettore magnetico integrato a 8P8C pin
Cross Equivalent JKM-0009NL Pin to Pin Sostituzione conveniente
Progettato per applicazioni industriali, conforme alle specifiche IEEE802.3
350μH OCL minimo con corrente di polarizzazione DC di 8mA
Intervalli di temperatura da 0℃ A 70℃
| Numero di parte LINK-PP | LPJ0011BBNL |
| Pulse Numero di parte | JKM-0009NL |
| Automotive (S/N) | No |
| Velocità dati | 100BASE-TX |
| Numero di porte | 1x1 |
| Direzione Tab | Down |
| Colore LED (S/D) |
Verde/Giallo |
| Montaggio | THT |
| PoE | NESSUNO |
| Stile di connessione | INGRESSO LATERALE |
| Schermatura | Schermato |
| Lunghezza |
21.34mm
|
| Larghezza | 16mm |
| Altezza | 13.59mm |
Materiale schermatura: Ottone
Finitura schermatura: 20-40m pollici Nichel su 10-20 mils Ottone
Materiale contatto: Bronzo fosforoso
Area placcatura contatto: Nichel sottostante e placcatura oro selettiva 15µ pollici
Area saldatura contatto: Finitura opaca di stagno
Materiale alloggiamento: Termoplastico
Specifiche alloggiamento: UL 94 V-0
Valutazione MSL: 1
1. Forza di accoppiamento (MAX): 5 libbre/2.268 kg.
2. Forza di disaccoppiamento (MAX): 5 libbre/2.268 kg.
3. Durata: 750 inserimenti
4. Ritenzione spina-jack (MIN): 20 libbre/9.075 kg.
1. È consigliabile la stratificazione dei piani di massa. Se possibile, instradare i pin di massa del connettore/modulo discreto alla massa del telaio/analogica.
2. L'utilizzo di BST (resistenze da 75Ω e condensatore ad alta tensione alla massa del telaio) per terminare i CT lato cavo è consigliabile per le migliori prestazioni EMI (incluso nella maggior parte delle soluzioni connettore).
3. Mantenere le tracce del segnale dal PHY al connettore/modulo discreto il più corte possibile. Se le tracce superano i 3-4 pollici, prestare molta attenzione allo squilibrio dell'impedenza di linea.
4. Seguire le note applicative del produttore del PHY per ulteriori layout.
