Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO
Numero di modello: 7499010122
Documento: LPJD5011BENL.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000/25K
Prezzo: $0.09-$1.25
Imballaggi particolari: Tubo/cartone
Tempi di consegna: 3-5 giorni
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3000000/mese
Numero di parte: |
7499010122 |
Configurazione della porta: |
1x1 |
Tipo di montaggio:: |
Attraverso il buco |
Angolo di montaggio: |
verticale |
Temperatura operativa:: |
Da 0°C a +70°C |
prova del hipot: |
2250 V CC per 1 minuto |
Numero di parte: |
7499010122 |
Configurazione della porta: |
1x1 |
Tipo di montaggio:: |
Attraverso il buco |
Angolo di montaggio: |
verticale |
Temperatura operativa:: |
Da 0°C a +70°C |
prova del hipot: |
2250 V CC per 1 minuto |

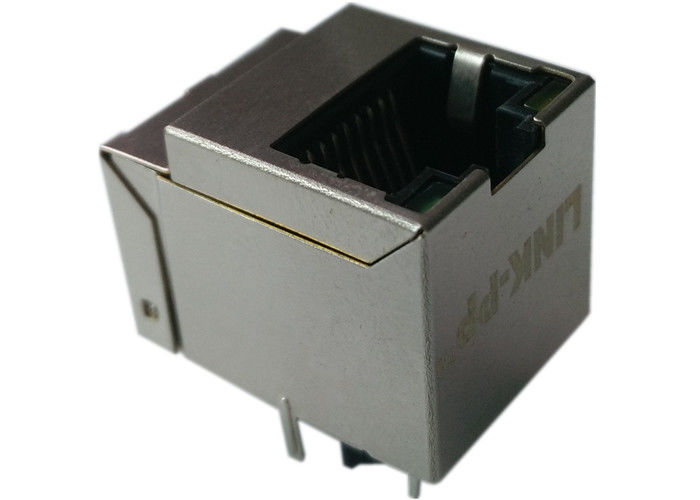

Scopri il connettore RJ45 verticale 7499010122 con trasformatore LAN integrato per applicazioni 10/100 Base-T. Schermato 1x1 Cat 5, Auto MDIX, montaggio verticale through-hole, UL 94V-0 e prestazioni elettriche affidabili.
| Parametro | Specifiche |
|---|---|
| Codice prodotto | 7499010122 |
| Tipo di prodotto | Connettore RJ45 integrato con trasformatore LAN |
| Configurazione | 1x1 (Porta singola) |
| Numero di posizioni | 8P8C |
| Numero di porte | 1 |
| Numero di righe | 1 |
| Tipo di montaggio | Through Hole |
| Angolo di montaggio | Verticale |
| Stile di terminazione | Saldatura |
| Schermatura | Schermato |
| Categoria di prestazioni | Cat 5 |
| Altezza sopra la scheda | 16,90 mm (0,665") |
| Indicatore LED | Sì |
| Colore LED | Giallo / Verde |
| Applicazioni | 10/100 Base-T, Auto MDIX |
| Conformità | IEEE 802.3u |
| File UL | E472316 |
| Parametro | Specifiche |
|---|---|
| Materiale dell'alloggiamento | Termoplastico (UL 94V-0) |
| Materiale di base | Ferrite |
| Placcatura dei contatti | Oro da 30µ" sull'area di contatto |
| Materiale della schermatura | Lega di rame |
| Placcatura della schermatura | Nichel da 50µ" |
| Tipo di filo | QPN180 |
| Parametro | Condizioni di test | Valore | Unità | Tolleranza |
|---|---|---|---|---|
| Induttanza (OCL) | 100kHz / 100mV @ 8mA DC Bias | ≥ 350 | µH | — |
| Rapporto spire (Tx/Rx) | 100kHz / 100mV | 1:1 / 1:1 | — | ±2% |
| Perdita di inserzione | 1–65 MHz | ≤ -1,0 | dB | — |
| Perdita di ritorno | 1–30 MHz | ≥ -18 | dB | — |
| 30–45 MHz | ≥ -16 | dB | — | |
| 45–60 MHz | ≥ -14 | dB | — | |
| 60–80 MHz | ≥ -12 | dB | — | |
| Reiezione di modo comune | 1–100 MHz | ≥ -35 | dB | — |
| Diafonia | 1–100 MHz | ≥ -35 | dB | — |
| Parametro | Specifiche |
|---|---|
| Temperatura operativa | 0°C a +70°C |
| Test Hipot | 2250 VDC / 1 minuto |
| Parametro | Specifiche |
|---|---|
| Tensione diretta | 1,8V – 2,5V |
| Corrente diretta | 20 mA |
Il connettore RJ45 verticale 7499010122 è progettato per prestazioni elettriche stabili nei circuiti 10/100 Base-T.
1. Induttanza: 350 µH min.
2. Rapporto spire: 1:1 (Tx) / 1:1 (Rx), ±2%
3. Perdita di inserzione: -1,0 dB max. a 1–65 MHz
4. Perdita di ritorno:
-18 dB min. a 1–30 MHz
-16 dB min. a 30–45 MHz
-14 dB min. a 45–60 MHz
-12 dB min. a 60–80 MHz
5. Reiezione di modo comune: -35 dB min. a 1–100 MHz
6. Diafonia: -35 dB min. a 1–100 MHz
Se il tuo progetto richiede un connettore RJ45 verticale con magnetici integrati, il 7499010122 offre una soluzione affidabile per design 10/100Base-TX. La sua struttura verticale through-hole, costruzione schermata e prestazioni Cat 5 lo rendono una scelta pratica per i produttori che necessitano di connettività stabile e integrazione efficiente della PCB.
Il codice prodotto 7499010122 è particolarmente rilevante per ingegneri, team di approvvigionamento e acquirenti alla ricerca di un connettore RJ45 verticale integrato che supporti applicazioni Ethernet con prestazioni costanti e costruzione di materiali approvati.
Il connettore RJ45 verticale 7499010122 è una soluzione Ethernet compatta, schermata e integrata, costruita per applicazioni 10/100 Base-T. Con supporto Auto MDIX, conformità IEEE 802.3u, montaggio verticale through-hole e caratteristiche elettriche affidabili, è una scelta intelligente per l'hardware di rete che richiede un'interfaccia RJ45 durevole ed efficiente.
Il 7499010122 viene utilizzato in applicazioni Ethernet 10/100 Base-T dove è necessario un connettore RJ45 integrato con trasformatore per i design di rete a livello di scheda.
Sì. Il 7499010122 è un connettore RJ45 schermato, che aiuta a migliorare la protezione contro le interferenze elettromagnetiche.
Sì. Questo connettore è capace di Auto MDIX, rendendolo adatto per una connettività Ethernet flessibile in sistemi compatibili.
Utilizza uno stile di montaggio through-hole, verticale con terminazione a saldare.
Sì. È specificato come un connettore categoria di prestazioni Cat 5.
