Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: UL,RoHS,Reach,ISO
Numero di modello: LP5009ANL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 400/2000/10K/25K
Prezzo: $0.06-$3.2
Imballaggi particolari: T&R
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 3KK/Month
Specifiche: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 potere di x 10/100Mbps |
MISURA: |
13.16x18.59x6.12mm |
Montaggio: |
smd |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specifiche: |
LP5009ANL |
P/N: |
LP5009ANL |
Ethernet: |
2 potere di x 10/100Mbps |
MISURA: |
13.16x18.59x6.12mm |
Montaggio: |
smd |
campioni: |
libero |
Disponibili di Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Numero della bobina: Bobine dell'autotrasformatore 12
2. tensione di isolamento: 1500Vrms

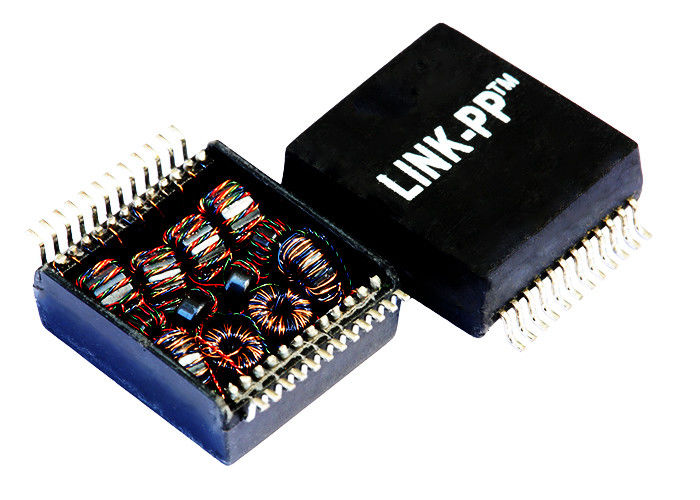

3.Type: SMT LP5009ANL 2x10/100Base-Tx POE
4. modulo di potere di magnetica di 2 porti
5. trasformatore di lan di 10/100M con POE/POE+
Specifiche elettriche (25):
1. giri Ratio50KHz, 0.5V
Lato del chip: Linea side=1CT: 1CT+_2%
2. induttanza (Ls) 100KHz, 0.1V, polarizzazione di CC 12mA:
Lato del chip: min 350uH
3. inserzione Loss1-100MHz: -1.4dB massimo
4. Loss1-30MHz di ritorno: Min di -16dB
40MHz: Min di -14.4dB
50MHz: Min di -13.1dB
60-80MHz: Min di -12dB
100MHz: Min di -10dB
5. differenziale al rifiuto di modo comune:
30MHz: Min di -45dB
60MHz: Min di -40dB
100MHz: Min di -35dB
6. Crosstalk30MHz: Min di -40dB
60MHz: Min di -35dB
100MHz: Min di -30dB
7. Ciao-vaso: 1500Vrms, 0.5mA, 1Sec
Lato del chip alla linea lato
Applicazioni:
Usato per le attrezzature di comunicazione e della rete quale il HUB, tessera PC, commutatore,
Router, mainboard del PC, SADH, PDH, telefono del IP, modem di xDSL
LP5008NLE
LP5009ANL
LP5009NL
LP5009NLE
