Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: LINK-PP
Certificazione: ISO 9001,ISO 14001,UL,SGS,REACH168
Numero di modello: AFBR-57R6AEZ
Termini di trasporto & di pagamento
Quantità di ordine minimo: 10/100/25K
Prezzo: $0.11-$35
Imballaggi particolari: 20/Tray
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 350K/Month
Specifiche: |
AFBR-57R6AEZ |
Velocità di trasmissione dati: |
4,25 GBP |
lunghezza d'onda: |
850nm |
Distanza massima: |
500m |
Tipo di fibra: |
Vetro misto |
Emettitore: |
VCSEL |
Tensione: |
3.3V |
Applicazioni: |
Ethernet |
Connettore: |
Duplex di LC |
Montaggio: |
Pluggable, SFP |
Ambiente: |
Senza piombo/RoHS compiacente |
MSL: |
1 (illimitato) |
Specifiche: |
AFBR-57R6AEZ |
Velocità di trasmissione dati: |
4,25 GBP |
lunghezza d'onda: |
850nm |
Distanza massima: |
500m |
Tipo di fibra: |
Vetro misto |
Emettitore: |
VCSEL |
Tensione: |
3.3V |
Applicazioni: |
Ethernet |
Connettore: |
Duplex di LC |
Montaggio: |
Pluggable, SFP |
Ambiente: |
Senza piombo/RoHS compiacente |
MSL: |
1 (illimitato) |
| Specifiche: | AFBR-57R6AEZ |
| Numero del pezzo di LINK-PP: | |
| Classe di prodotto: | Fibre ottiche |
| Famiglia di prodotto: | Ricetrasmettitori ottici |
| Serie del prodotto: | SFP |
| Nome di prodotto: | Ricetrasmettitori ottici di SFP |
| Stato disponibile: | Attivo |
| RoHS: | Conformità RoHS-6 |
|
Specifiche:
|
|
|
Tasso di dati: |
4,25 GBP |
| Lunghezza d'onda: | 850nm |
| Distanza massima: | 500m |
| Tipo della fibra: | Vetro misto |
| Emettitore: | VCSEL |
| Tensione-rifornimento: | 3.3V |
| Applicazioni: | Ethernet |
| Tipo del connettore: | Duplex di LC |
| Tipo del montaggio: | Pluggable, SFP |
| Stato senza piombo/stato di RoHS: | Senza piombo/RoHS compiacente |
| Livello di sensibilità di umidità (MSL): | 1 (illimitato) |
|
Descrizione della caratteristica:
|
● compiacente alla restrizione sulla direttiva pericolosa di (RoHS) delle sostanze
Caratteristiche diagnostiche del ● per «interfaccia del monitoraggio diagnostico SFF-8472 per i ricetrasmettitori ottici»
Monitoraggio in tempo reale del ● di:
- Potere ottico ricevuto
- Corrente di polarizzazione del laser
- Temperatura
- Tensione di rifornimento
Funzionalità scelta di tasso del ● per SFF 8079 (revisione 1,7)
Ampia operazione di tensione di temperatura e di rifornimento del ● (- 10°C a 85°C) (un ± 10% di 3,3 V)
Specifiche del ricetrasmettitore del ● per accordo di Multi-fonte di SFP (SFF-8074i) e SFF-8472 (revisione 9,3)
- Operazione di Manica della fibra di 4,25 GBd per FC-PI 400-M5-SN-I e 400-M6-SN-I
- Operazione di Manica della fibra di 2,125 GBd per FC-PI 200-M5-SN-I e 200-M6-SN-I
-1,0625 operazione di Manica della fibra di GBd per FC-PI 100-M5-SN-I e 100-M6-SN-I
- Operazione 1,25 di GBd per IEEE 802,3 Gigabit Ethernet 1000Base-SX
Lunghezze di collegamento del ● a 4,25 GBd:
- 150 m. con 50 μm MMF, 70 m. con 62,5 μm MMF
Lunghezze di collegamento del ● a 2,125 GBd:
- 300 m. con 50 μm MMF, 150 m. con 62,5 μm MMF
Lunghezze di collegamento del ● a 1,0625 GBd:
- 500 m. con 50 μm MMF, 300 m. con 62,5 μm MMF
Lunghezze di collegamento del ● al GBd 1,25:
- 2 - 550 m. con 50 μm MMF, 2 - 275 m. con 62,5 μm MMF
Interfaccia duplex del connettore ottico di LC del ● adeguatamente all'ANSI TIA/EIA604-10 (FOCIS 10A)
tecnologia d'emissione di superficie di fonte del laser (VCSEL) della cavità verticale del ● 850 nanometro
Cassaforte dell'occhio del laser della classe 1 della classe 1/CDRH di IEC 60825-1 del ●
● soddisfacente rispetto a Gigabit Ethernet
Il ● ha migliorato la prestazione di EMI per le alte applicazioni di densità del porto
|
Descrizione:
|

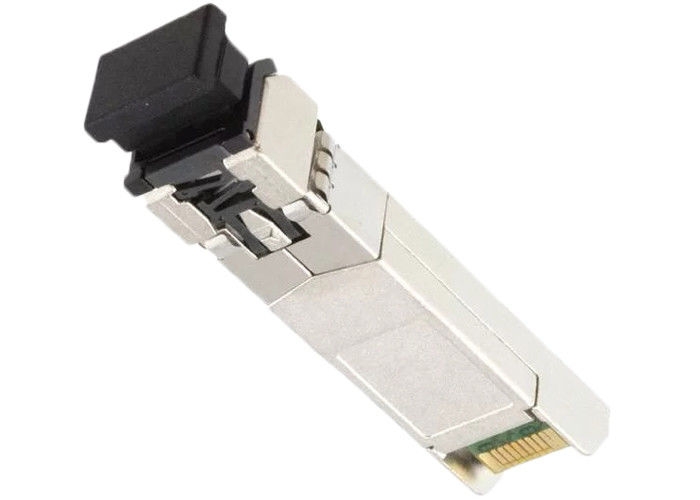

I collegamenti in serie ad alta velocità di sostegni ottici del ricetrasmettitore del ● AFBR-57R6AEZ sopra fibra ottica mista alla segnalazione valuta fino a 4,25 Gb/s. Compliant con accordo Pluggable (MSA) di fonte di (SFP) della piccola forma multi meccanico e le specifiche elettriche per LC collegano i ricetrasmettitori, il Manica FC-PI della fibra dell'ANSI, FC-PI-2 e soddisfacente in duplex rispetto a IEEE 802,3 per le applicazioni di gigabit. La parte è elettricamente interoperabile con i dispositivi conformant di SFP.
Il ● Il AFBR-57R6AEZ è «un tasso» 850 nanometro SFP del quadrato che assicura la conformità alle specifiche di Manica e di Ethernet 1G della fibra 4G/2G/1G. Facendo uso dell'input del Rate_Select del prodotto, gli insiemi di utente il punto desiderato di conformità di SFP. Nella posizione di tasso alto, il prodotto è equivalente 4G/2G/1G alla fibra AFBR-57R5AEZ basato Manica. Nella posizione a tariffa ridotta, i movimenti del prodotto verso una fibra 2G/1G incanalano il modo operativo di Ethernet 1G.
Il ● come potenziamento all'interfaccia convenzionale di SFP definita in SFF-8074i, il AFBR-57R6AEZ è compiacente a SFF-8472 (interfaccia diagnostica digitale per i ricetrasmettitori ottici). Facendo uso dell'interfaccia seriale a due fili definita nello SFF-8472 MSA, il AFBR-57R6AEZ fornisce la temperatura, la tensione di rifornimento, la corrente di polarizzazione del laser, potenza di uscita del laser e ricevuta in tempo reale alimentazione in ingresso di entrata media. Questi informazioni sono oltre ai dati convenzionali della base di SFP. L'interfaccia diagnostica digitale inoltre aggiunge la capacità di disattivare il trasmettitore (TX_DISABLE), il monitor per gli errori del trasmettitore (TX_FAULT) ed il monitor per perdita del ricevitore di segnale (RX_LOS).
