Dettagli del prodotto
Luogo di origine: La Cina
Marca: LINK-PP
Certificazione: UL,ROHS,Reach,ISO

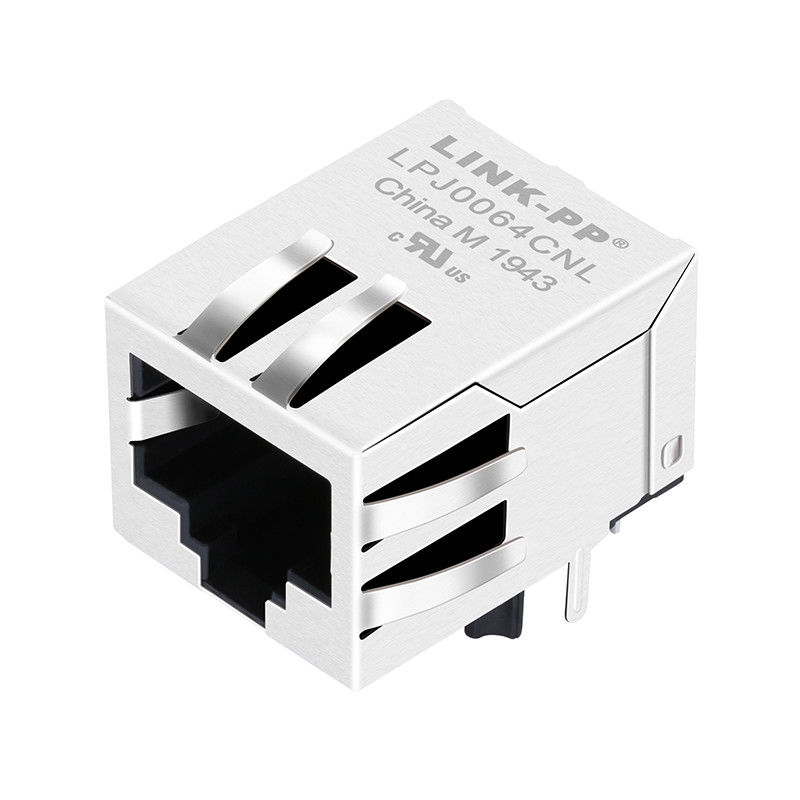

Numero di modello: 6605424-1 ((LPJ0064CNL)
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50/500/1000
Prezzo: Supportive
Imballaggi particolari: 50PCS/Tray, 1200pcs/Carton
Tempi di consegna: Di riserva
Termini di pagamento: TT, giorni NET30/60/90
Capacità di alimentazione: 4600K.PCS/Month
Serie: |
6605424-1 CONNECTIVITY AMP CONNECTORS connessione a corrente elettrica |
Applicazioni: |
10/100 di base-t, AutoMDIX |
Protezione: |
Protezione |
Stile di montaggio: |
Attraverso il buco |
Indicatore LED: |
Senza principale |
Montaggio dell'angolo: |
Angolo retto |
Direzione scheda: |
Tab Down |
Indice di infiammabilità: |
UL 94 V-0 |
Intervallo di temperatura di funzionamento: |
0°C a + 70°C |
Serie: |
6605424-1 CONNECTIVITY AMP CONNECTORS connessione a corrente elettrica |
Applicazioni: |
10/100 di base-t, AutoMDIX |
Protezione: |
Protezione |
Stile di montaggio: |
Attraverso il buco |
Indicatore LED: |
Senza principale |
Montaggio dell'angolo: |
Angolo retto |
Direzione scheda: |
Tab Down |
Indice di infiammabilità: |
UL 94 V-0 |
Intervallo di temperatura di funzionamento: |
0°C a + 70°C |
■ Risparmio di spazio sui PCB
■ Miglioramento dell'affidabilità e delle prestazioni EMI rispetto ai magnetici discreti
■ Microsaldatura di filo magnetico a PCB rispetto alla saldatura
■ Risponde o supera la parte 68 della FCC, IEEE 802.3, e requisiti ANSI X3.263
■ Supporta tutti i chip e le applicazioni PHY appropriate e disponibili
■ Disponibile una temperatura estesa da -40°C a +85°C
■ Numerose opzioni di circuito disponibili
■ Jack modulari con magnetismo integrato
| Specifica elettrica | Valore |
|---|---|
| Rapporto di rotazione |
TX=1CT:1CT RX=1CT:1CT |
| Perdita di inserimento | -1,0dB MAX @ 1-65MHz |
| Risultato di perdita |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| Parliamo a vicenda. |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| Rifiuto della modalità comune |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| Ipotesi | 1500 Vrms |
| OCL | 350uH MIN @ 100KHz, 100mV, 8mA DC Bias |
| Temperatura di funzionamento | 0°C a 70°C |
1. Progettato per supportare applicazioni quali i modem SOHO (ADSL), LAN-on-Motherboard (LOM), hub e switch.
2. Risponde alle specifiche IEEE 802.3
3. Materiali di collegamento:
Cassa: termoplastico UL94V-0
Contatto/scudo: lega di rame
Acciaio a caldo:
Placcaggio di contatto: oro 6 micro-pollici min.In zona di contatto.
4Temperatura della punta della saldatura a onde: 265°C Max
Tempo di temperatura della punta della saldatura ondulata: 5 sec Max
5Certificazione UL: numero di fascicolo E484635
